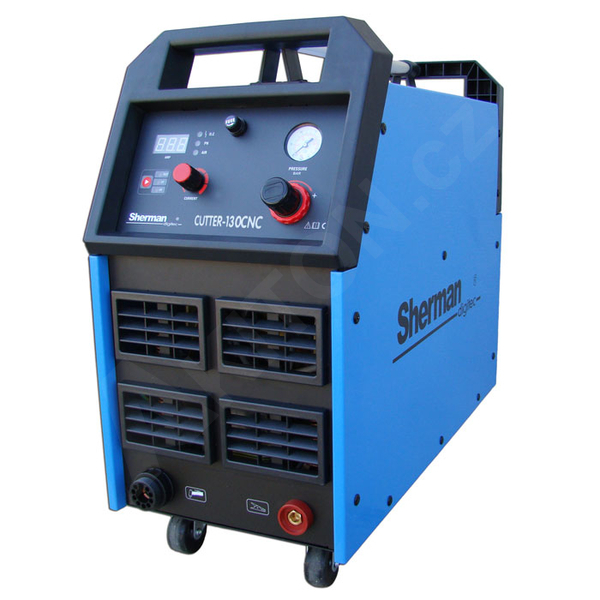

Plazmová PROFI řezačka Sherman CUTTER 130CNC

CUTTER 130CNC s technologií IGBT se používá k plazmovému řezání ocelových, hliníkových a měděných plechů a součástí.
Stroj je vybaven systémem pilotního obloukového zapalování "no HF", bez vysokých frekvencí, které mohou způsobovat elektromagnetické rušení.
Zařízení je určeno pro použití v automatických systémech CNC řezacích strojů a uzpůsobeno pro použití s 9-ti metrovým strojním hořákem IPXM-102, který je součástí dodávky.

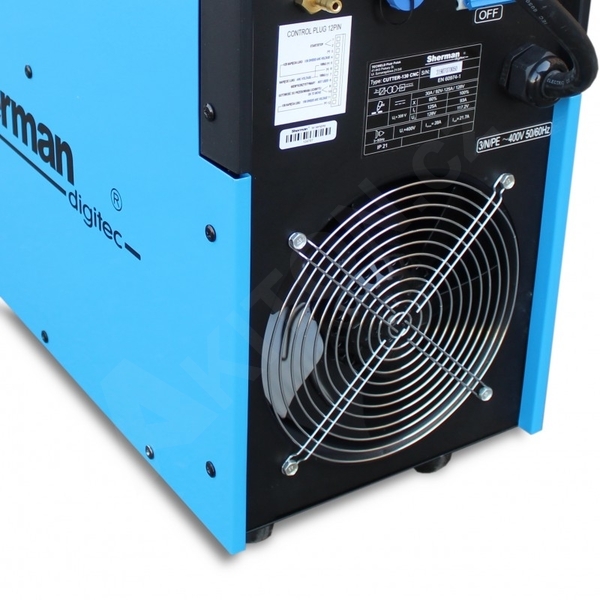

Řezačka je vybavena zesíleným systémem filtru EMC, který eliminuje rušení, jež by mohlo ovlivnit provoz řídicích a pohonných systémů CNC.

Zařízení ke své práci potřebuje zdroj stlačeného vzduchu (kompresor), který není součástí dodávky.

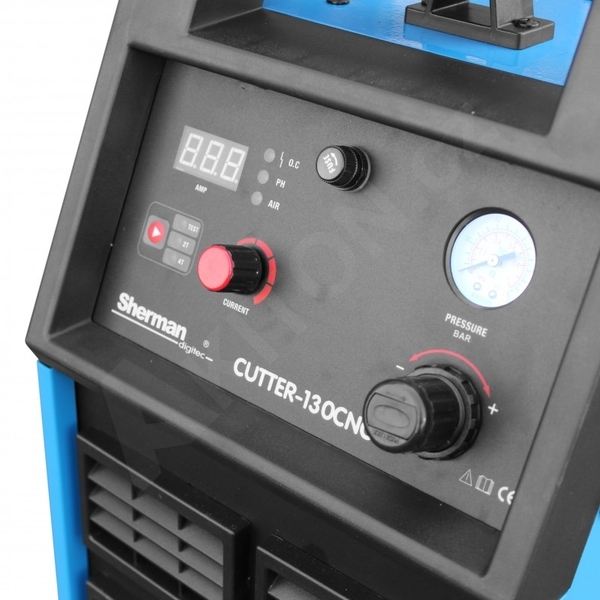

Sherman CUTTER 130CNC má pro přípravu vzduchu vestavěn redukční ventil s manometrem, filtrem a odlučovačem vody, který umožňuje nastavení a kontrolu tlaku vzduchu z ovládacího panelu. Odlučovač je vybaven automatickým odvodňovacím ventilem, jehož výstup se nachází na ve spodní části stroje.

Sada obsahuje:
Plazmovou řezačku Sherman

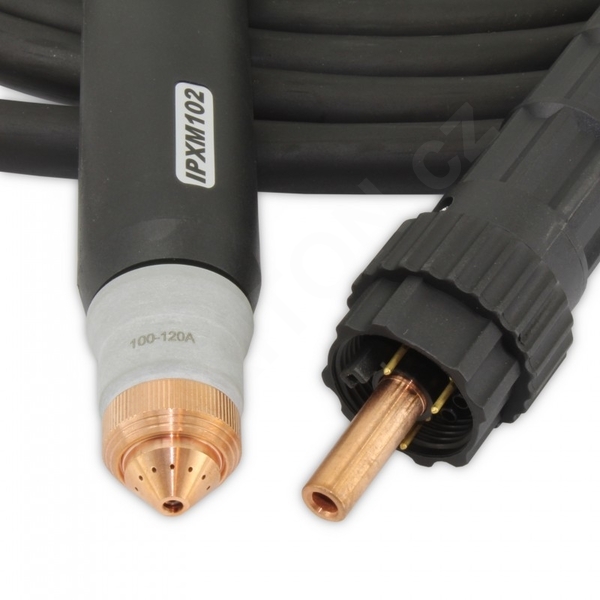

Strojní hořák IPXM102 9m
Zemnící kabel se svorkou
Manuál v českém jazyce

Katalogové číslo SINW-CUTTER130C
Napájecí napětí [V] AC 3x400 50Hz
Technologie řezání IGBT
Řezný proud [A] 125
Pracovní cyklus [%] 60
Maximální tloušťka materiálu [mm] 45
Maximální spotřeba proudu [A] 29,5
Maximální příkon [kVA] 20
Způsob zapalování Pilotní oblouk bez HF
Hmotnost [kg] 41
Rozměry (d x š x v) [mm] 685 x 455 x 615
Funkce TEST
Doporučený výkon kompresoru [m3/min] 0,3

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení, nízké ztráty energie v základních systémech, což umožňuje zvýšit účinnost zařízení, zvyšuje jeho spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

PRACOVNÍ CYKLUS
Velmi důležitý údaj, který nám říká, jak dlouho lze se zdrojem řezat daným proudem, než dojde k aktivaci tepelné ochrany zařízení. Pro výpočet zatěžovatele se používá desetiminutový pracovní cyklus. 60% pracovní cyklus znamená, že lze nepřetržitě pracovat 60 % času (6 min) a zbývající 4 min se musí stroj chladit. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení.

2T / 4T režim
V režimu dvoutaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Řezání se provádí se stisknutým spínačem. Uvolněním spínače bude řezání ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a řeže se s uvolněným spínačem. Opětovným stisknutím spínače se řezání ukončí.
