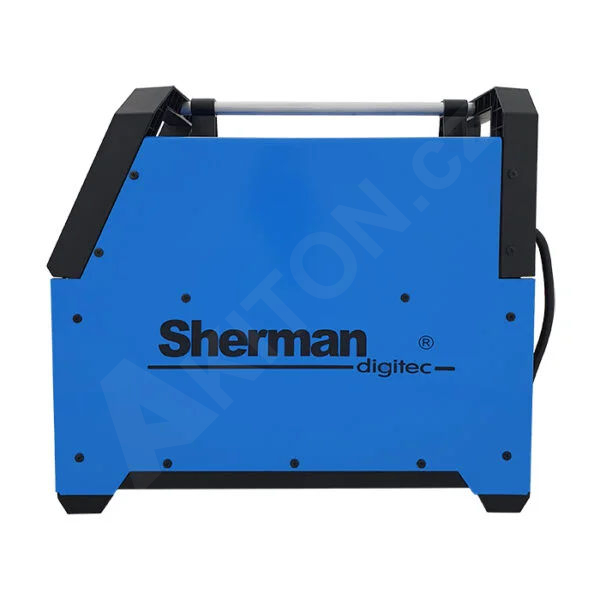

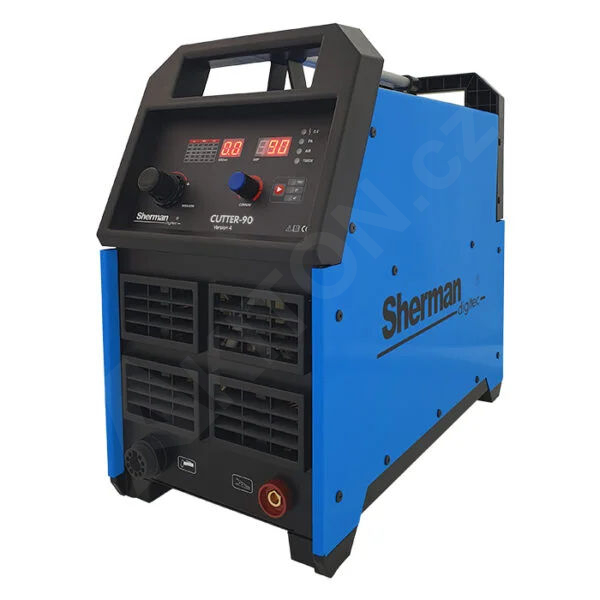

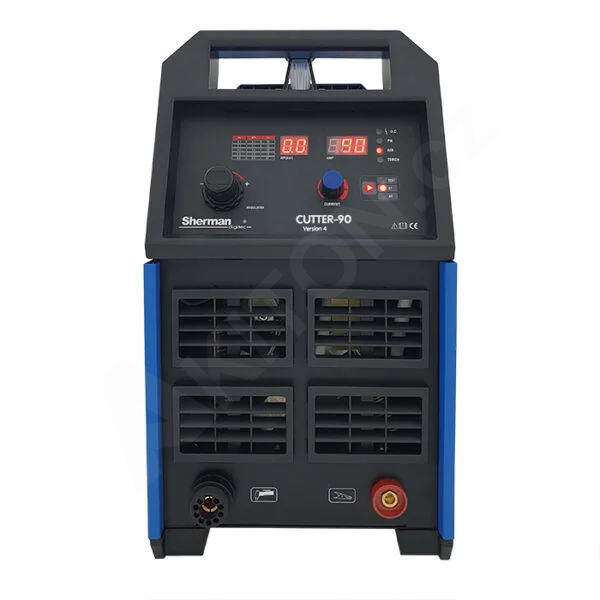

Plazmová PROFI řezačka Sherman CUTTER 90

Sherman CUTTER 90 patří do nové řady zařízení vyrobených 200kHz technologií IGBT pro řezání ocelových, hliníkových a měděných plechů a prvků plazmou. Zařízení se doporučuje především profesionálům v provozech s vysokým využitím řezných procesů.

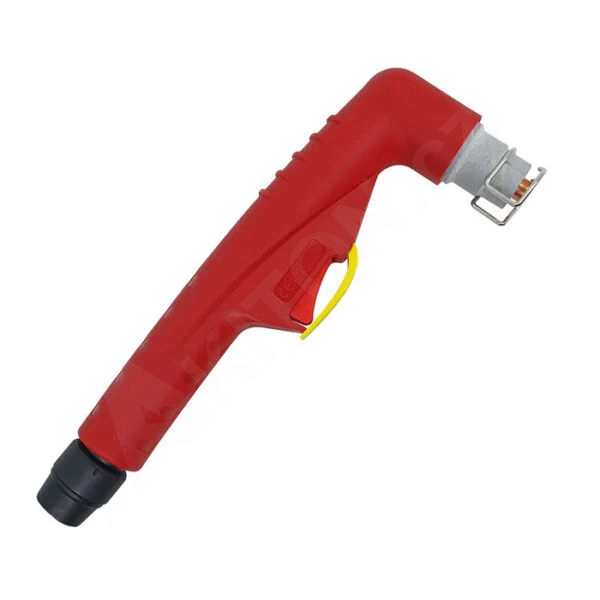

Stroj je vybaven standardním hořákem typu TRAFIMET o délce 6 m s pilotním zapalováním vysokofrekvenčním ionizačním obloukem.

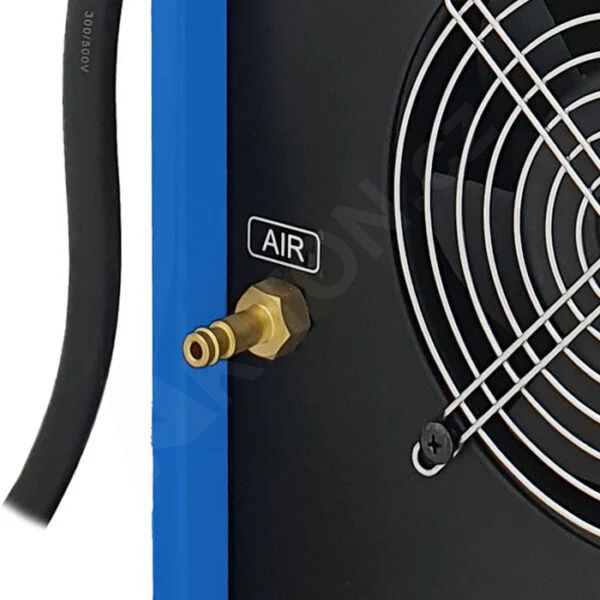

Zařízení ke své práci potřebuje zdroj stlačeného vzduchu (kompresor), který není součástí dodávky.

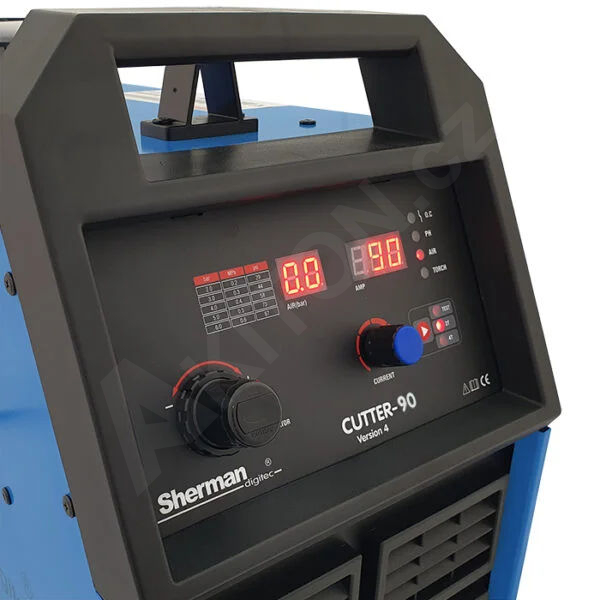

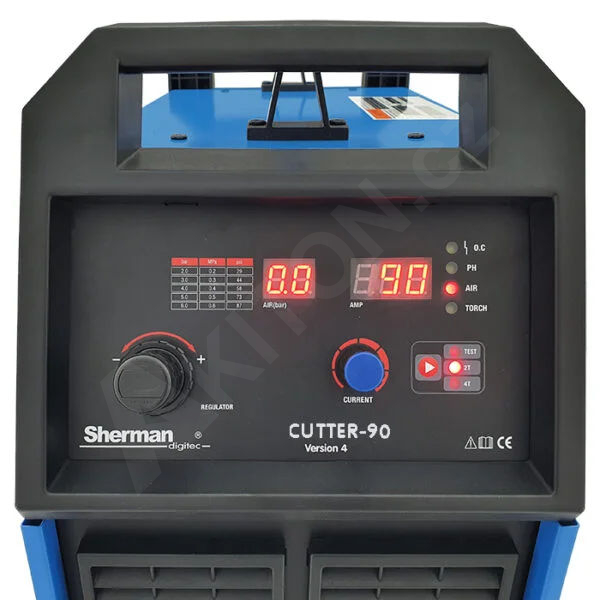

Sherman CUTTER 90 má pro přípravu vzduchu vestavěn redukční ventil s manometrem, filtrem a odlučovačem vody, který umožňuje nastavení a kontrolu tlaku vzduchu z ovládacího panelu. Odlučovač je vybaven automatickým odvodňovacím ventilem, jehož výstup se nachází ve spodní části stroje.

Stroj umožňuje pracovat ve dvoutaktním, nebo čtyřtaktním režimu (2T/4T) a je vybaven funkcí TEST pro kontrolu a čištění vzduchového systému.

Sada obsahuje:
Plazmovou řezačku Sherman

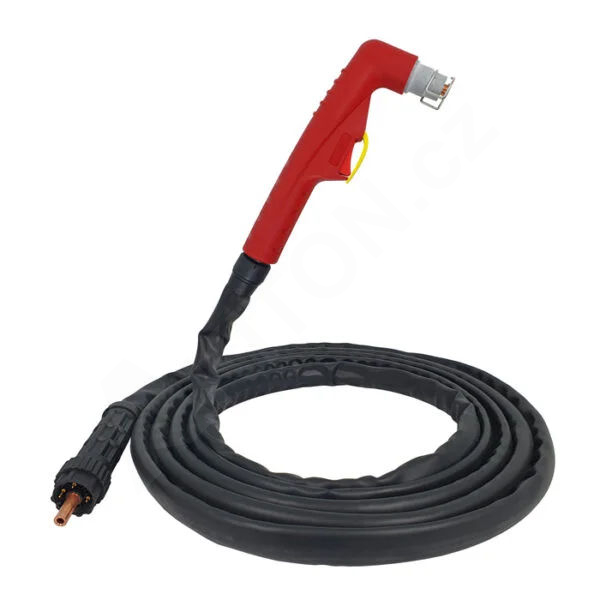

Hořák pro plazmové řezání A-81/6m
Zemnící kabel se svorkou
Manuál v českém jazyce

Katalogové číslo SINW-CUTTER90

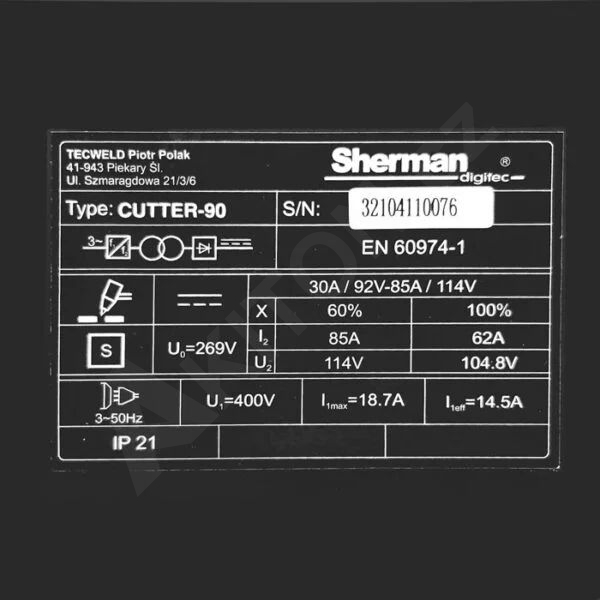

Napájecí napětí [V] AC 3x400 50Hz
Technologie IGBT
Řezný proud [A] 85
Pracovní cyklus [%] 60
Maximální tloušťka materiálu [mm] 30
Maximální spotřeba proudu [A] 18,7
Maximální příkon [kVA] 7,5
Metoda vysokofrekvenčního zapalování
Hmotnost [kg] 29
Rozměry (d x š x v) [mm] 635 x 455 x 515
Funkce HF, 2T/4T, pilotní oblouk, TEST
Doporučený výkon kompresoru [m3/min] 0,25

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení, nízké ztráty energie v základních systémech, což umožňuje zvýšit účinnost zařízení, zvyšuje jeho spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

PRACOVNÍ CYKLUS
Velmi důležitý údaj, který nám říká, jak dlouho lze se zdrojem řezat daným proudem, než dojde k aktivaci tepelné ochrany zařízení. Pro výpočet zatěžovatele se používá desetiminutový pracovní cyklus. 60% pracovní cyklus znamená, že lze nepřetržitě pracovat 60 % času (6 min) a zbývající 4 min se musí stroj chladit. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení.

2T / 4T režim
V režimu dvoutaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Řezání se provádí se stisknutým spínačem. Uvolněním spínače bude řezání ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a řeže se s uvolněným spínačem. Opětovným stisknutím spínače se řezání ukončí.
