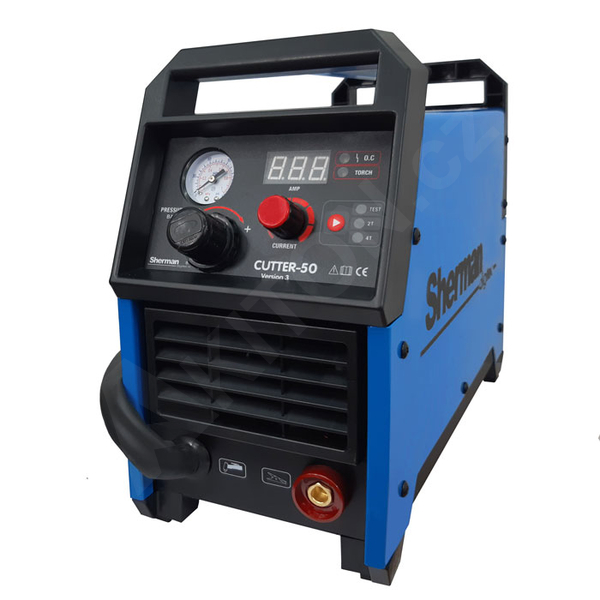

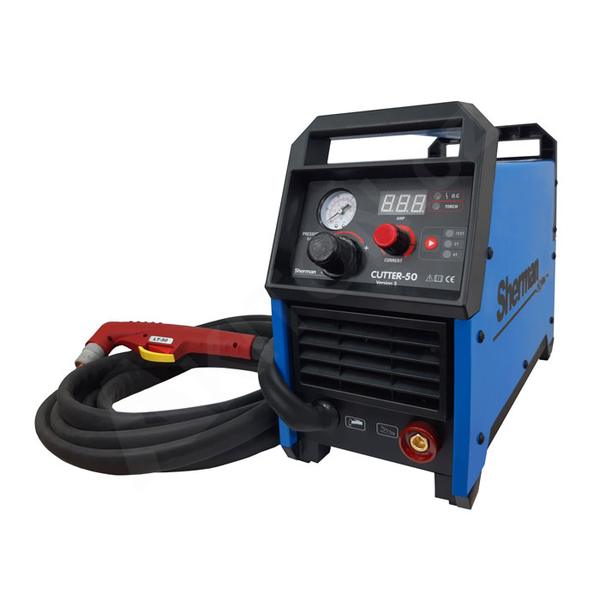

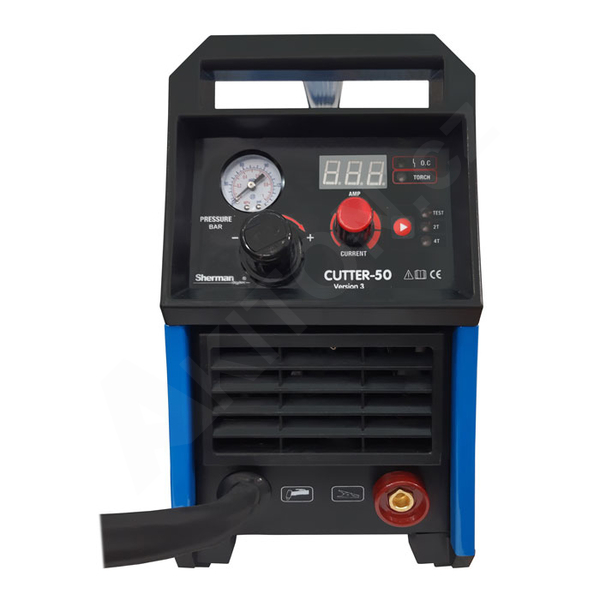

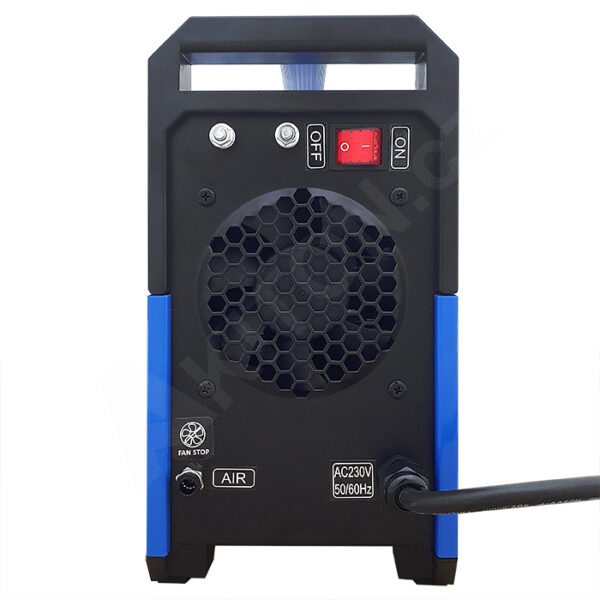

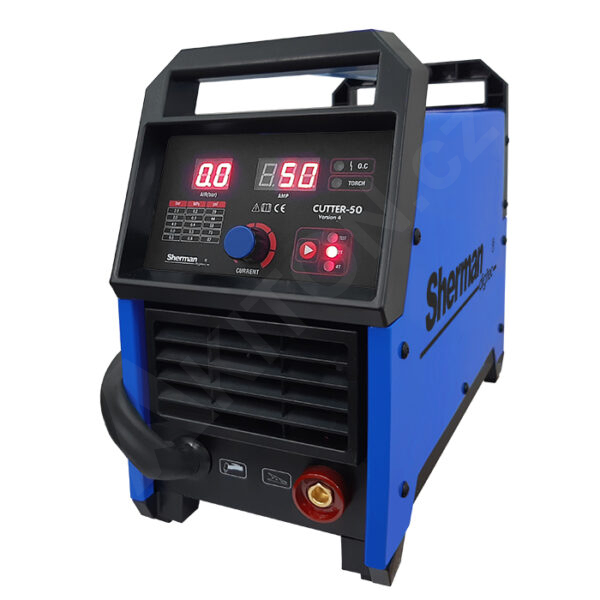

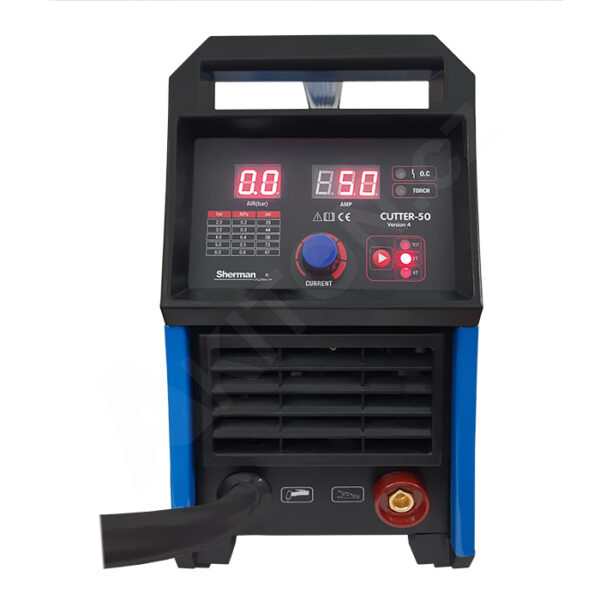

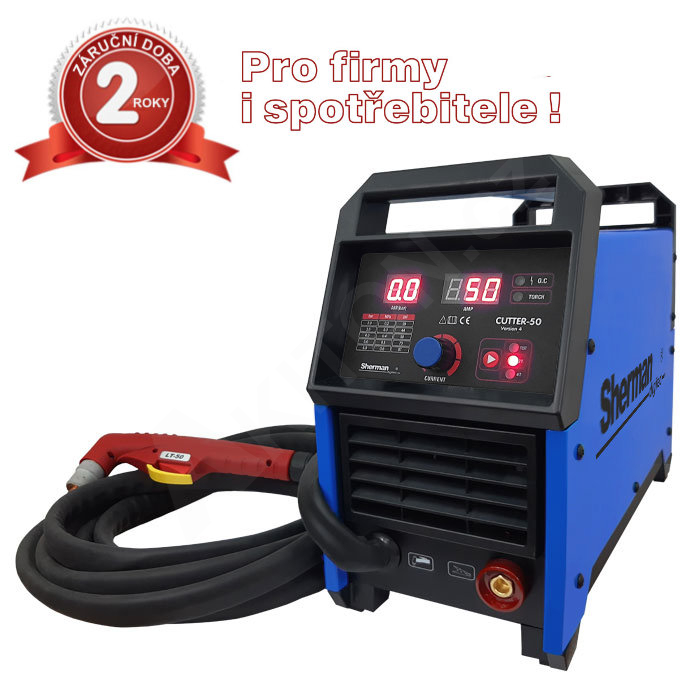

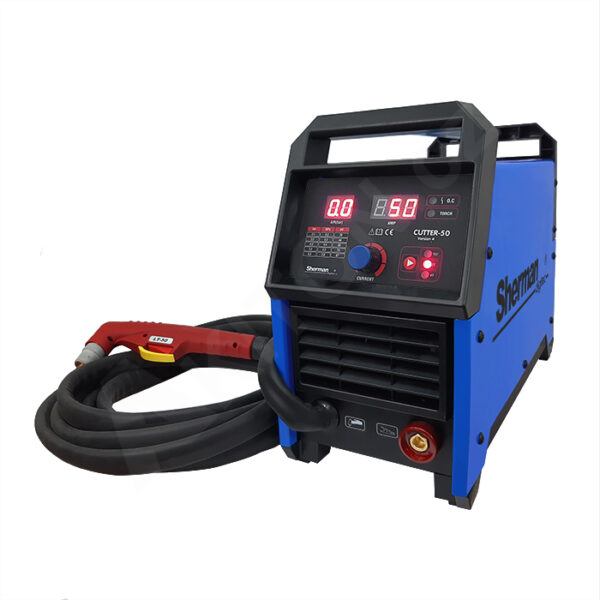

Plazmová PROFI řezačka Sherman CUTTER 50

Sherman CUTTER 50 je invertorový přístroj vyrobený 100kHz technologií MOSFET, který se používá k plazmovému řezání ocelových, hliníkových a měděných plechů a prvků.

Stroj je vybaven standardním hořákem typu CEBORA o délce 6 m s pilotním zapalováním vysokofrekvenčním ionizačním obloukem.

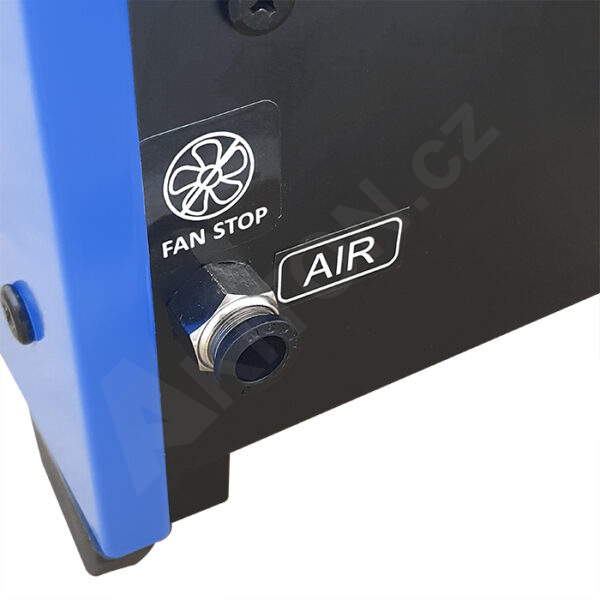

Zařízení ke své práci potřebuje zdroj stlačeného vzduchu (kompresor), který není součástí dodávky.

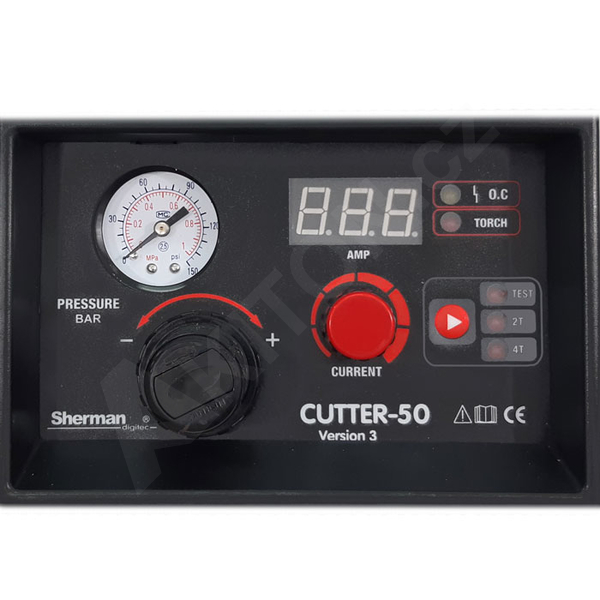

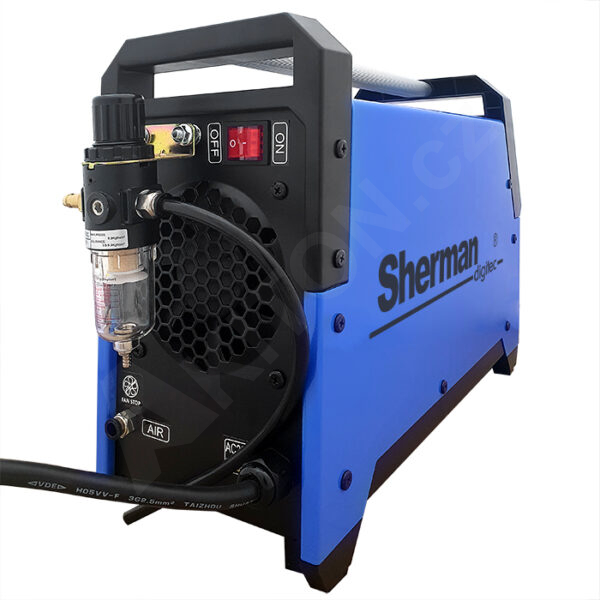

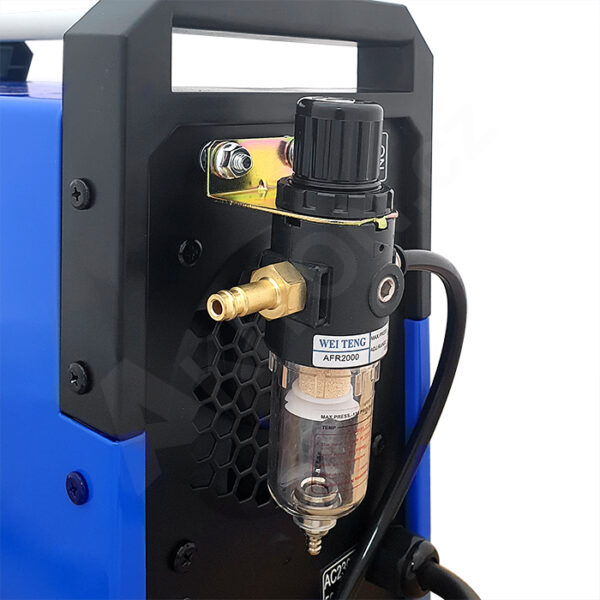

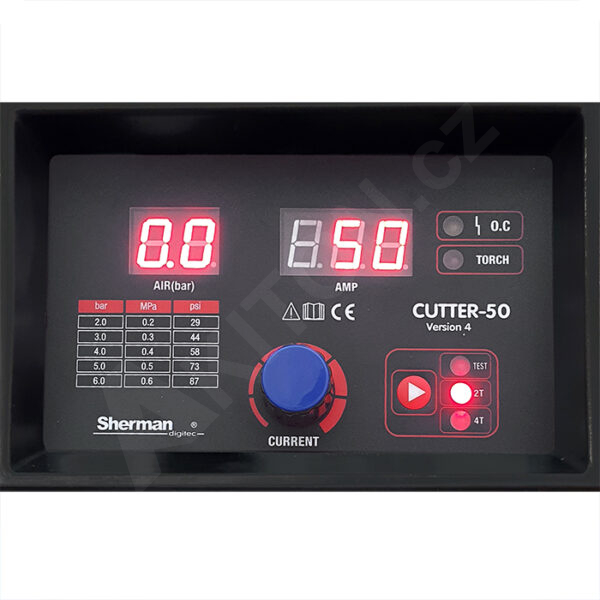

Sherman CUTTER 50 má pro přípravu vzduchu vestavěn redukční ventil s manometrem, filtrem a odlučovačem vody, který umožňuje nastavení a kontrolu tlaku vzduchu z ovládacího panelu. Odlučovač je vybaven automatickým odvodňovacím ventilem, jehož výstup se nachází na ve spodní části stroje.

Videoprezentace plazmových řezaček CUTTER 40 a CUTTER 50,50K (v polském jazyce).

Sada obsahuje:
Plazmovou řezačku Sherman

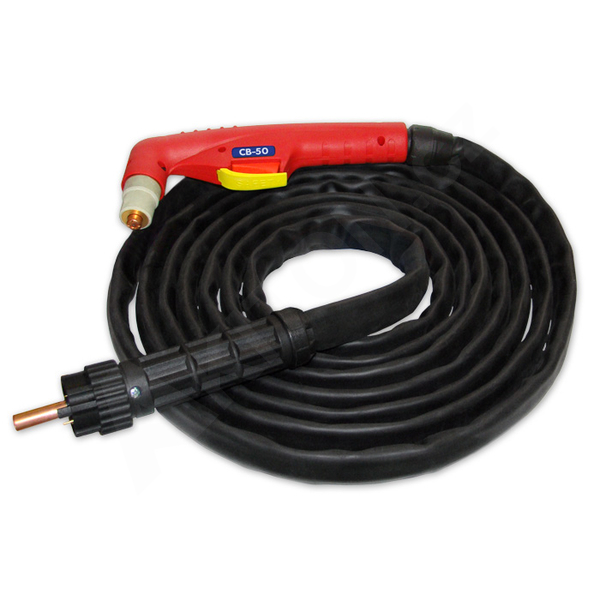

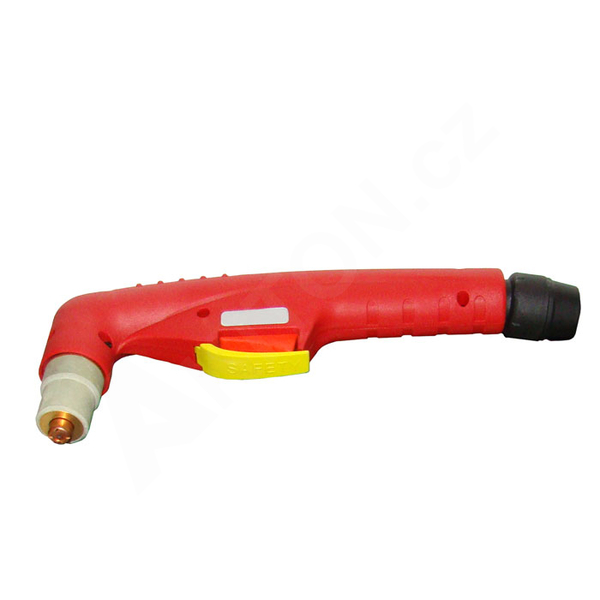

Hořák pro plazmové řezání CB-50/6m
Zemnící kabel se svorkou
Manuál v českém jazyce

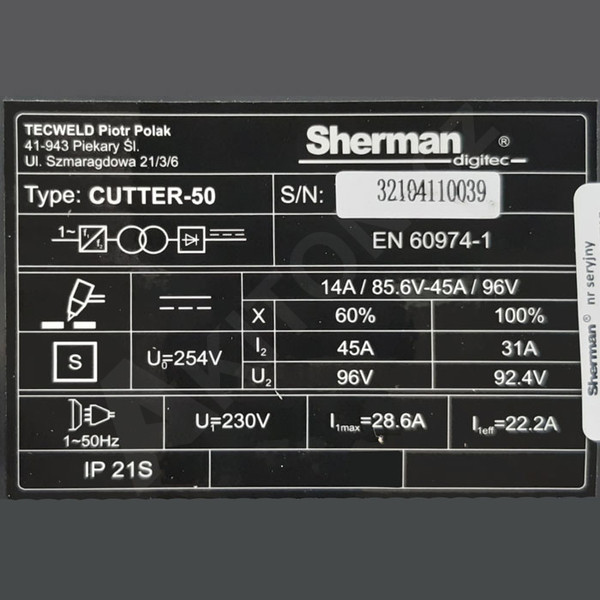

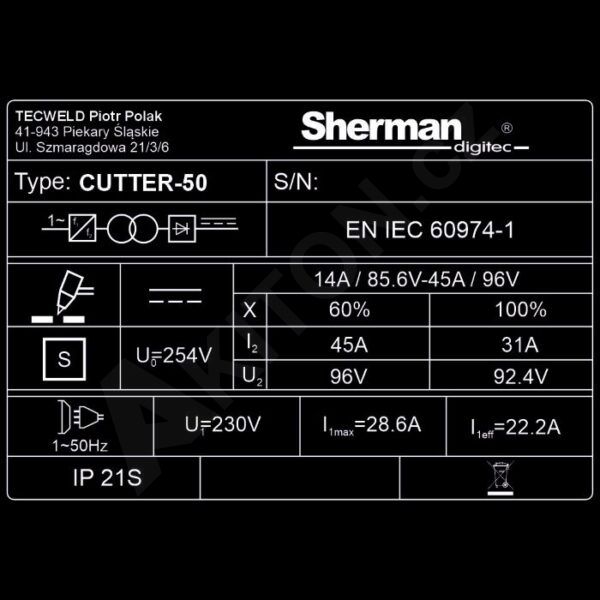

Katalogové číslo SINW-CUTTER50
Napájecí napětí [V] AC 230 50Hz
Technologie MOSFET
Řezný proud [A] 45
Pracovní cyklus [%] 60
Max. tloušťka materiálu [mm] 12
Maximální spotřeba proudu [A] 28,6
Maximální příkon [kVA] 6,6
Metoda vysokofrekvenčního zapalování pilotní oblouk
Hmotnost [kg] 12
Rozměry (d x š x v) [mm] 485 x 195 x 320
Funkce HF, 2T/4T, pilotní oblouk, TEST
Doporučený výkon kompresoru [m3/min] 0,15

PRACOVNÍ CYKLUS
Velmi důležitý údaj, který nám říká, jak dlouho lze se zdrojem řezat daným proudem, než dojde k aktivaci tepelné ochrany zařízení. Pro výpočet zatěžovatele se používá desetiminutový pracovní cyklus. 60% pracovní cyklus znamená, že lze nepřetržitě pracovat 60 % času (6 min) a zbývající 4 min se musí stroj chladit. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení.

2T / 4T režim
V režimu dvoutaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Řezání se provádí se stisknutým spínačem. Uvolněním spínače bude řezání ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a řeže se s uvolněným spínačem. Opětovným stisknutím spínače se řezání ukončí.
