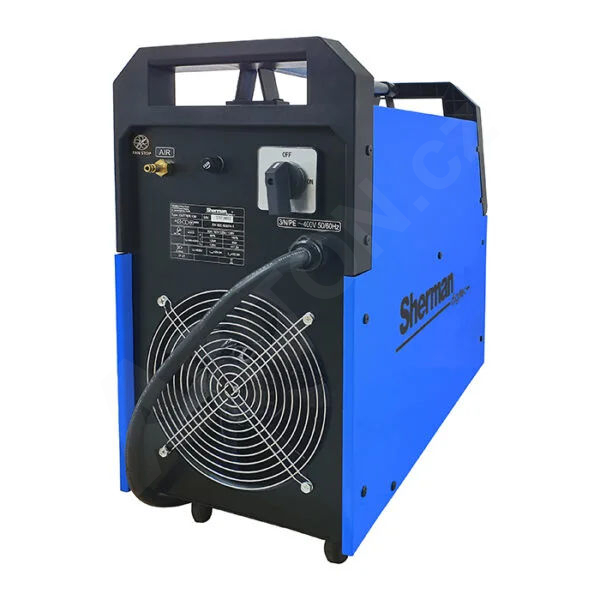

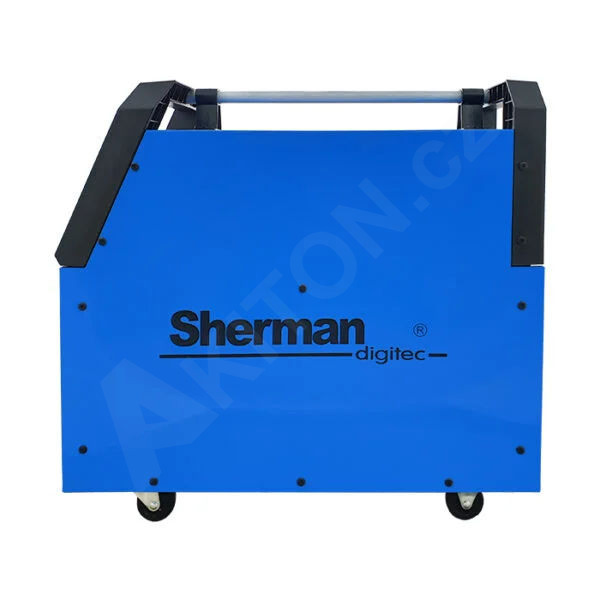

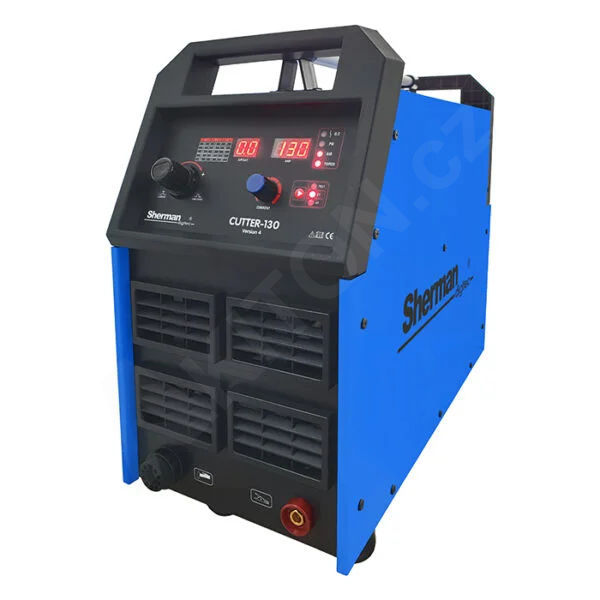

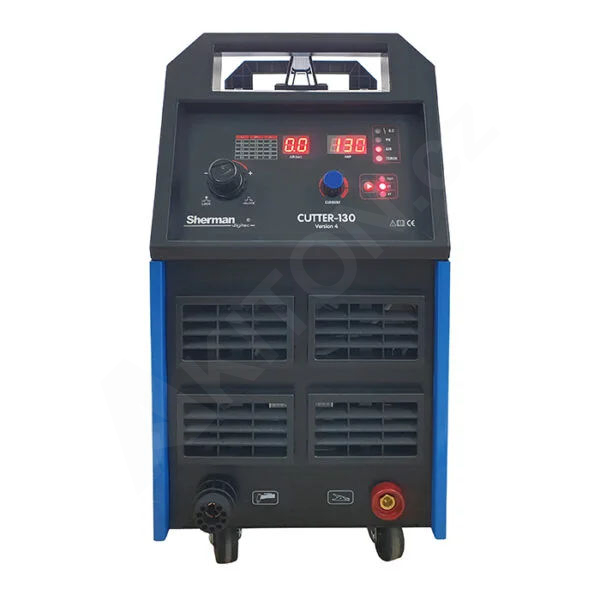

Plazmová PROFI řezačka Sherman CUTTER 130

Sherman CUTTER 130 patří do nové řady zařízení vyrobených 200kHz technologií IGBT pro řezání ocelových, hliníkových a měděných plechů a prvků plazmou. Zařízení se doporučuje především profesionálům v provozech s vysokým využitím řezných procesů.
Stroj je vybaven standardním hořákem typu TRAFIMET o délce 6 m s HF pilotním zapalováním vysokofrekvenčním ionizačním obloukem.

Zařízení ke své práci potřebuje zdroj stlačeného vzduchu (kompresor), který není součástí dodávky.

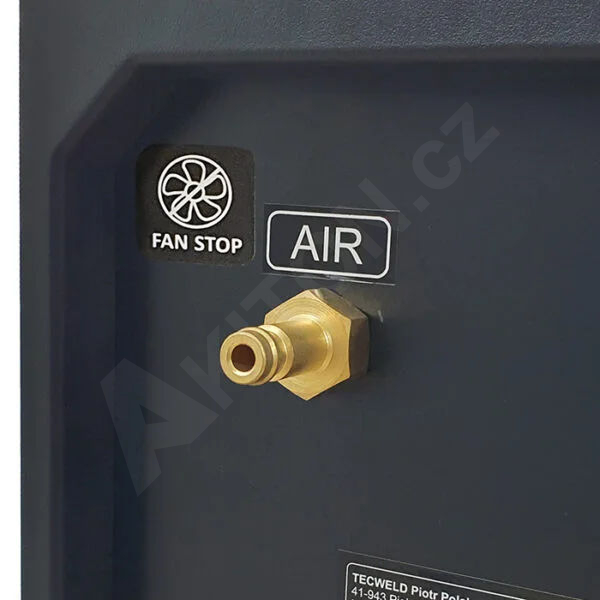

Sherman CUTTER 130 má pro přípravu vzduchu vestavěn redukční ventil s manometrem, filtrem a odlučovačem vody, který umožňuje nastavení a kontrolu tlaku vzduchu z ovládacího panelu. Odlučovač je vybaven automatickým odvodňovacím ventilem, jehož výstup se nachází ve spodní části stroje.

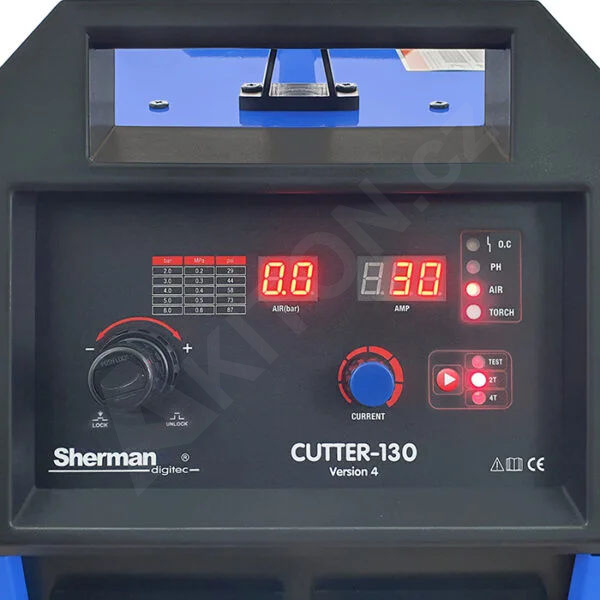

Stroj umožňuje pracovat ve dvoutaktním, nebo čtyřtaktním režimu (2T/4T) a je vybaven funkcí TEST pro kontrolu a čištění vzduchového systému.

Sada obsahuje:
Plazmovou řezačku Sherman

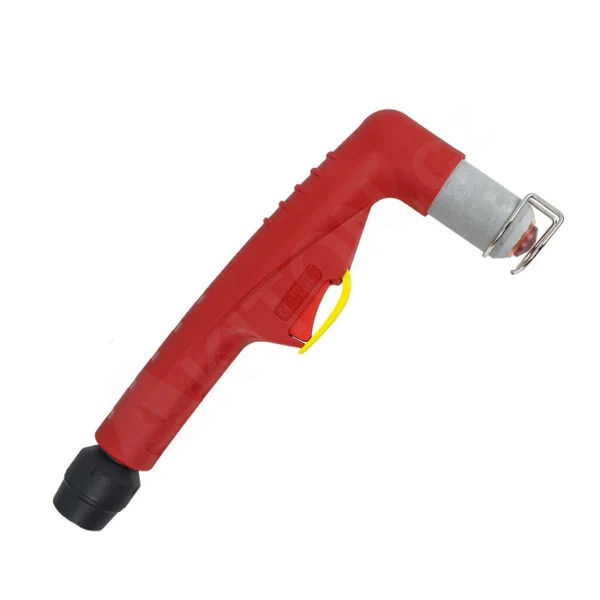

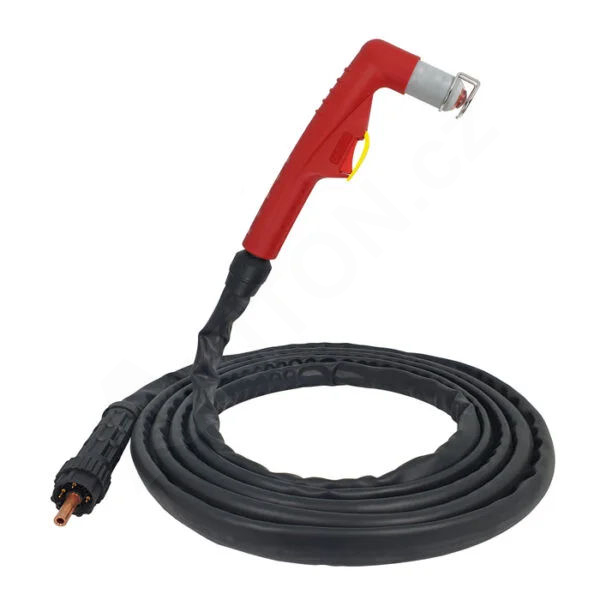

Hořák pro plazmové řezání A-141 6m
Zemnící kabel se svorkou
Manuál v českém jazyce

Katalogové číslo: SINW-CUTTER130

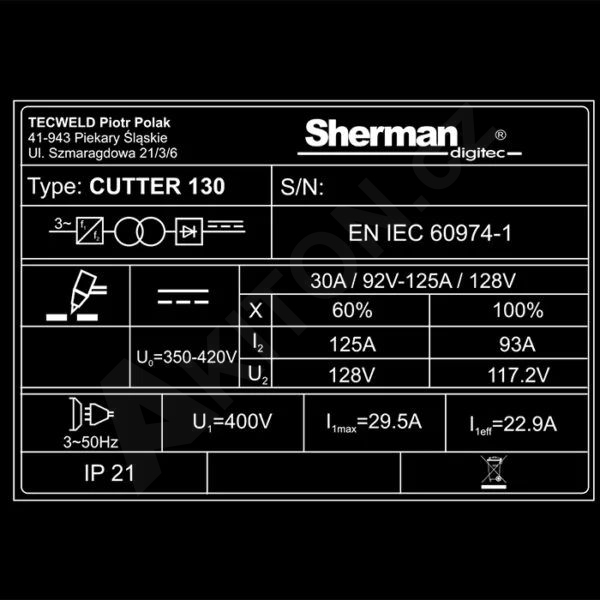

Napájecí napětí [V]: AC 3x400 50Hz
Technologie: IGBT
Řezný proud [A]: 125
Pracovní cyklus [%]: 60
Maximální tloušťka materiálu [mm]: 45
Maximální spotřeba proudu [A]: 29,5
Maximální příkon [kVA]: 20
Metoda zapalování: HF (vysokofrekvenční)
Hmotnost [kg]: 41
Rozměry (d x š x v) [mm]: 685 x 455 x 615
Doporučený výkon kompresoru [m3/min]: 0,3

Funkce: HF, 2T/4T, pilotní oblouk, TEST

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení, nízké ztráty energie v základních systémech, což umožňuje zvýšit účinnost zařízení, zvyšuje jeho spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

PRACOVNÍ CYKLUS
Velmi důležitý údaj, který nám říká, jak dlouho lze se zdrojem řezat daným proudem, než dojde k aktivaci tepelné ochrany zařízení. Pro výpočet zatěžovatele se používá desetiminutový pracovní cyklus. 60% pracovní cyklus znamená, že lze nepřetržitě pracovat 60 % času (6 min) a zbývající 4 min se musí stroj chladit. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení.

2T / 4T režim
V režimu dvoutaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Řezání se provádí se stisknutým spínačem. Uvolněním spínače bude řezání ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a řeže se s uvolněným spínačem. Opětovným stisknutím spínače se řezání ukončí.
