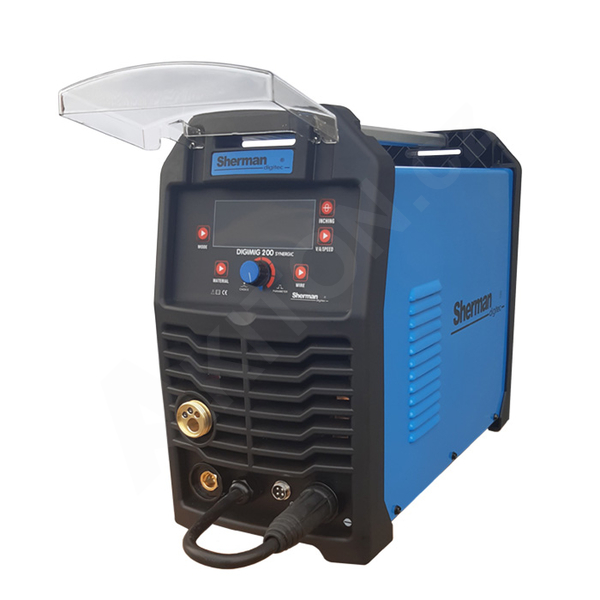

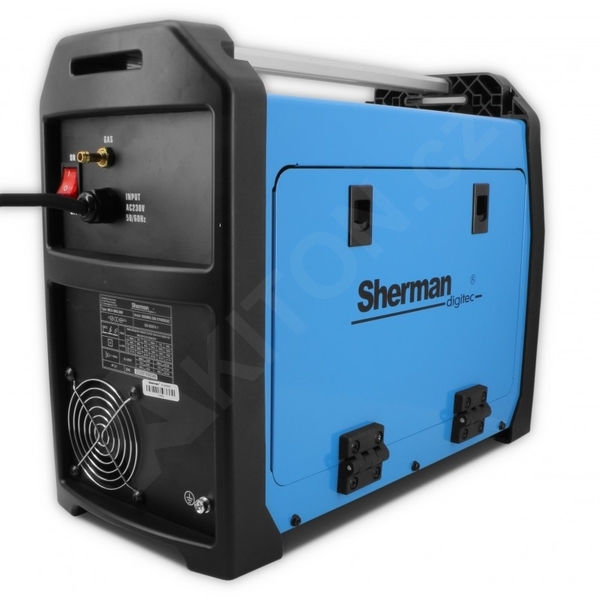

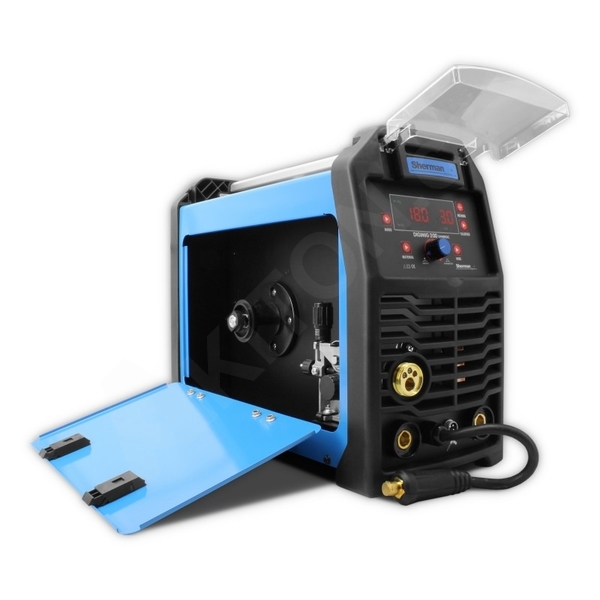

Synergický svařovací invertor Sherman DIGIMIG 200 Synergic

Synergická svářecí invertor DIGIMIG 200 SYNERGIC je inovativní zařízení určené pro ruční svařování oceli a neželezných kovů.
Umožňuje svařování metodami MIG/MAG, MMA (obalenou elektrodou), TIG Lift (DC) a pájení .

Díky možnosti změny polarity umožňuje svařování metodou MIG/MAG v ochranné atmosféře jak s použitím standardních drátů, tak samoochranných trubičkových (Flux-cored) drátů.

Zařízení je vybaveno regulací indukčnosti a je vhodné také pro pájení.
Funkce pájení se využívá zejména při svařování / pájení pozinkovaných dílů, kdy nedochází k narušení antikorozní vrstvy nanesené na povrchu svařovaného / pájeného dílu.
Více informací o pájení najdete v sekci Články.

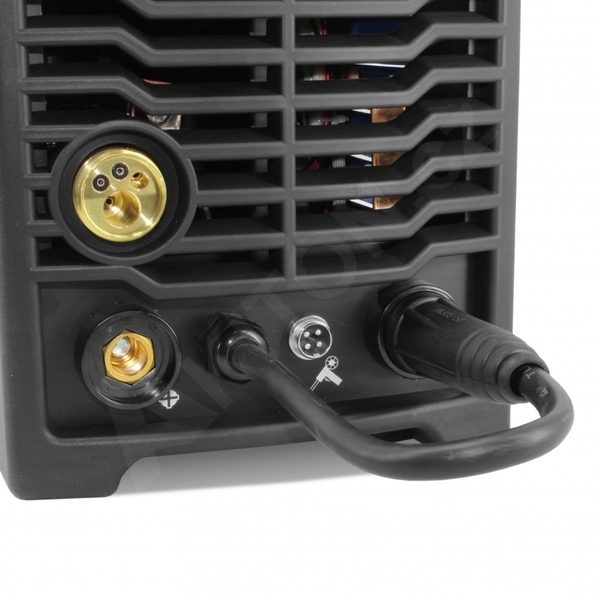

Zařízení má možnost připojení hořáku typu Spool Gun, který umožňuje současné svařování dvěma různými typy drátů bez nutnosti výměny hořáku.

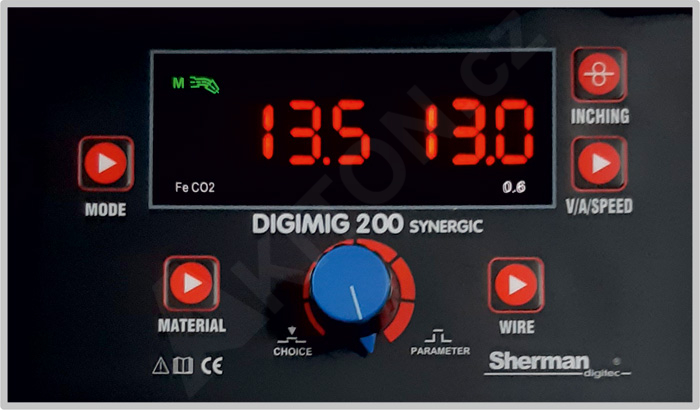

Digitální ovládání umožňuje snadné nastavení parametrů, charakteristik a dynamiky oblouku. Použití synergického nastavení pro měkkou ocel a hliníkové slitiny výrazně usnadňuje obsluhu stroje a umožňuje jeho použití osobami s menšími zkušenostmi.

Pro metodu MMA je možné nastavit funkce ARC FORCE, HOT START a zapnout/vypnout funkce ANTI STICK a VRD.

Přístroj má paměť posledního nastavení, takže po vypnutí a opětovném zapnutí se obnoví naposledy nastavené parametry.

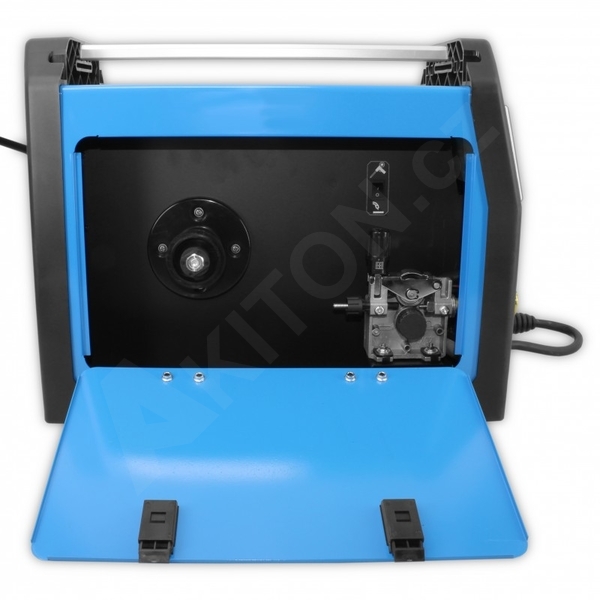

Zařízení umožňuje svařování v režimu 2 nebo 4 taktů a je vybaveno dvoukladkovým podavačem drátu s plynulou regulací rychlosti posuvu. Pracuje s cívkami svářecího drátu o průměru 100mm a 200mm.

Zde si můžete prohlédnout videoprezentaci invertorové svářečky DIGIMIG 200 SYNERGIC (v polštině).

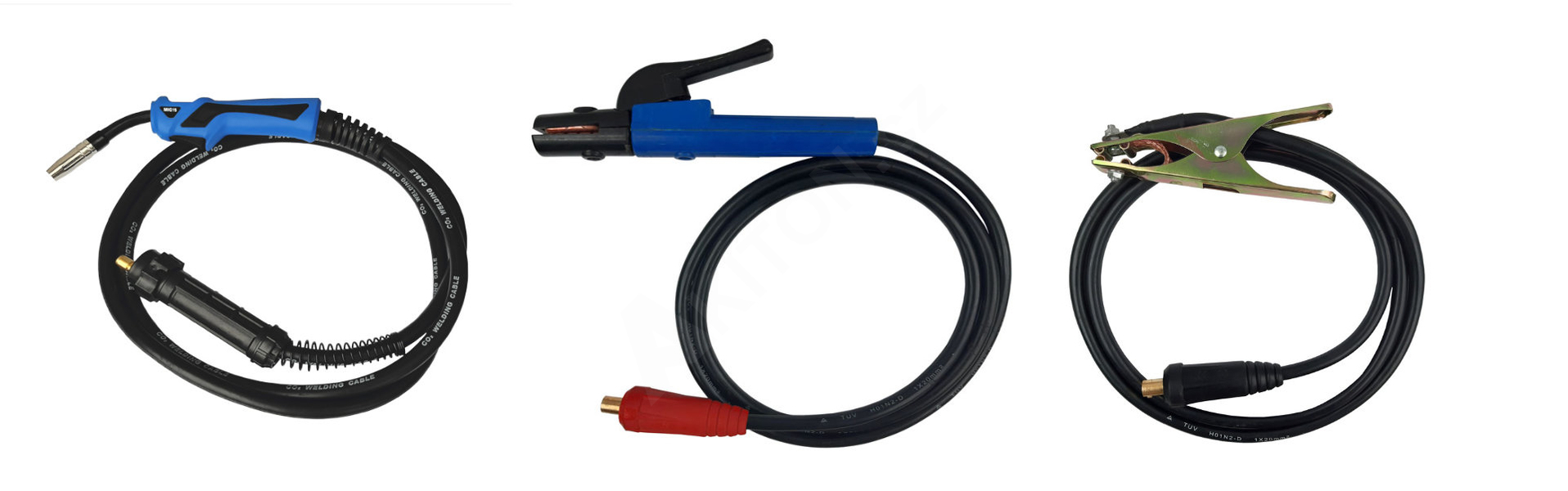

Balení obsahuje:
Svářecí zdroj
MIG hořák řady 15, délka 3m
MMA svařovací kabel s držákem elektrody
Zemnící kabel se svorkou
Manuál v českém jazyce

PARAMETRY:
Katalogové číslo: 7812298
Napájecí napětí [V]: 230V 50Hz
Metody svařování: MIG, MMA, Lift TIG, pájení
Technologie svařování: IGBT
Svařovací proud [A]: MIG: 200, MMA: 180, TIG: 200
Pracovní cyklus [%]: MIG: 45; MMA, TIG: 60
Max. odběr proudu [A]: 33 (MIG) / 33 (MMA) / 24 (TIG)
Maximální příkon [kVA]: 6,6
Plynulé nastavení svařovacího proudu
Průměr cívky drátu [mm]: 100, 200
Rychlost podávání drátu [m/min]: 2 - 15
Hmotnost [kg]: 13
Rozměry (D x Š x V) [mm]: 480 x 210 x 330

Tip: Nastavte si na úrovni kategorie filtrování produktů podle parametrů (v horní části stránky).

Pro svařování metodou TIG je potřeba dokoupit volitelný TIG hořák. Vhodným typem je hořák s parametry odpovídajícími předpokládanému proudovému zatížení, bez spínače a s ventilkem pro regulaci průtoku ochranného plynu.
Toto zařízení podporuje zapalování oblouku dotykem a přizvednutím wolframové elektrody TIG Lift (také nazýváno Lift-arc).

FUNKCE:
(abecedně)

SYNERGIE
Takto se označuje zařízení, jehož svařovací parametry jsou natolik optimalizovány, že při změně jednoho parametru dojde k automatickému přenastavení dalších závislých parametrů - např. svařovacího proudu a napětí, průtoku ochranného plynu, rychlosti pojezdu a podobně. Obvykle má svářečka vestavěny synergické programy pro vybrané materiály, průměry drátu a různé ochranné plyny. Režim synergie umožňuje méně zkušeným uživatelům jednodušeji volit parametry svařování.

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení, nízké ztráty energie v základních systémech, což umožňuje zvýšit účinnost svařovacího zdroje, zvyšuje spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

TIG Lift (LIFT ARC)
Při tomto způsobu se již oblouk nezapaluje škrtnutím elektrody, ale pouhým dotykem a zdvižením. Navíc se nezapaluje plným proudem, ale sníženým a teprve po zapálení je proud automaticky zvýšen na nastavenou hodnotu. LIFT ARC minimalizuje vzájemnou kontaminaci i opotřebení elektrody.

2T / 4T režim
V režimu dvojtaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Svařování se provádí se stisknutým spínačem. Uvolněním spínače bude svařování ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a svařuje se s uvolněným spínačem. Opětovným stisknutím spínače se svařování ukončí.

PRACOVNÍ CYKLUS
Velmi důležitý údaj, který nám říká, jak dlouho lze se zdrojem svařovat daným proudem, než dojde k aktivaci tepelné ochrany svářečky. Pro výpočet zatěžovatele se používá desetiminutový pracovní cyklus. 60% pracovní cyklus znamená, že lze nepřetržitě svařovat 60 % času (6 min) a zbývající 4 min se musí stroj chladit. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení.

FLUX - svařování trubičkovým drátem
Moderní metoda svařování bez ochranného plynu trubičkovým  (Flux-cored) drátem, plněným rutilovou nebo bazickou náplní. Ochranu inertním plynem používaným u metody MIG nahrazuje materiál uvnitř trubičkového drátu odpařovaný tavením. U metody FLUX odpadá nutnost použítí tlakové láhve při zachování všech výhod svařování MIG. Jelikož tavenina vzniká odtavováním drátu po jeho kruhovém obvodu a je rozstřikována jemnými kapičkami do lázně, je svár proti klasické metodě MIG úhlednější. Při ceně trubičkového drátu se už dnes provozní náklady dají v případě svařování oceli srovnat s náklady na svařování s inertním plynem.

ARC FORCE
Umožňuje nastavit dynamiku svařovacího oblouku. Zkrácení délky oblouku je doprovázeno zvýšením svařovacího proudu, který oblouk stabilizuje. Snížení hodnoty dává měkký oblouk a menší hloubku průniku, zatímco zvýšení hodnoty způsobuje hlubší průnik a možnost svařování krátkým obloukem.

HOT START - dočasné navýšení počátečního proudu.
Funguje tak, že zapálí oblouk, a dočasně navýší svařovací proud nad hodnotu nastavenou svářečem. HOT START znemožňuje riziko přilepení obalované elektrody k materiálu a je velkou pomocí při zapálení oblouku při svařování s obalovanou elektrodou. Při svařování malých součástí se doporučuje tuto funkci deaktivovat, mohlo by to způsobit propálení svařovaného materiálu.

ANTI STICK
Funkce, kdy svářečka při zapalování oblouku pozná, že by došlo k přilepení elektrody a ihned omezí svařovací proud a tím zamezí přilepení elektrody.

VRD - Voltage Reduction Device
Pro zvýšení bezpečnosti obsluhy je redukováno napětí na svářecí elektrodě v režimu přerušení sváření na napětí tzv. "bezpečné". Je tak zajištěna bezpečnost obsluhy pokud by se dostala do kontaktu se svářecí elektrodou.

SPOOL GUN
Svařovací hořák tvaru pistole s integrovaným, miniaturním podavačem drátu pro cívky 100mm. Cívka se svářecím drátem je umístěna v rukojeti samotného hořáku. Jeho výhodou je možnost připojení současně se standardním hořákem, kdy lze svařovat různými typy drátu současně bez nutnosti odpojování hořáku a výměny drátu a průvlaků. Je ideální pro automobilové opravny, pro svařování tenkých plechů, svařování na těžko přístupných místech a ve výškách. Hořák lze použít pouze se svářečkami, které disponují Spool Gun připojovacím konektorem.

Vysvětlení jednotlivých funkcí, parametrů a technologií najdete v sekci Články.
