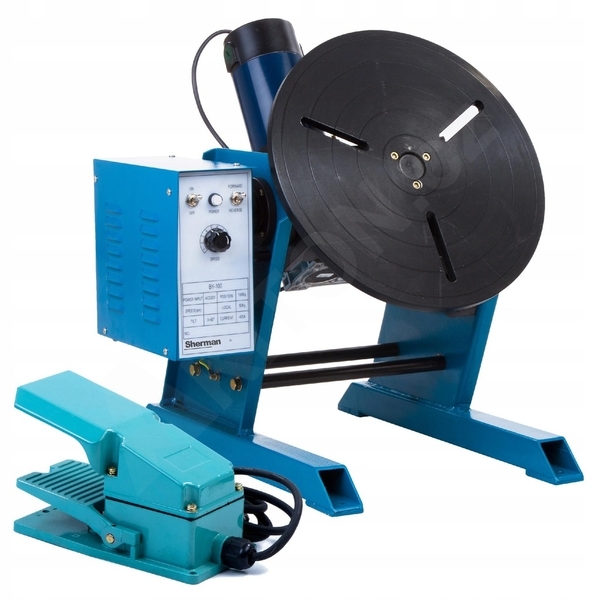

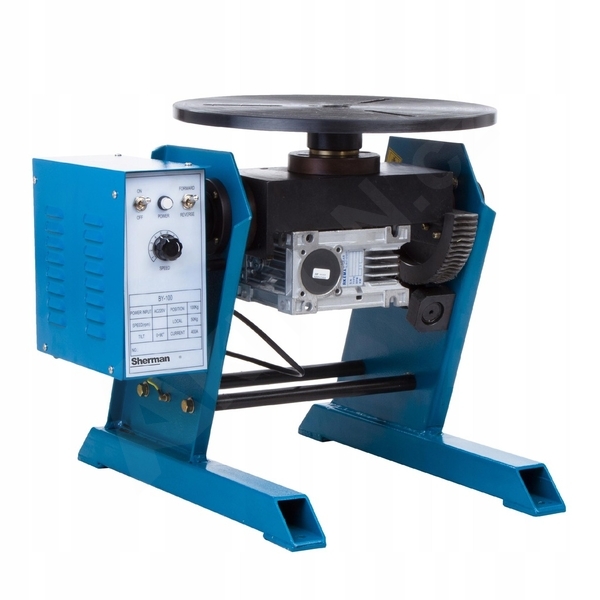

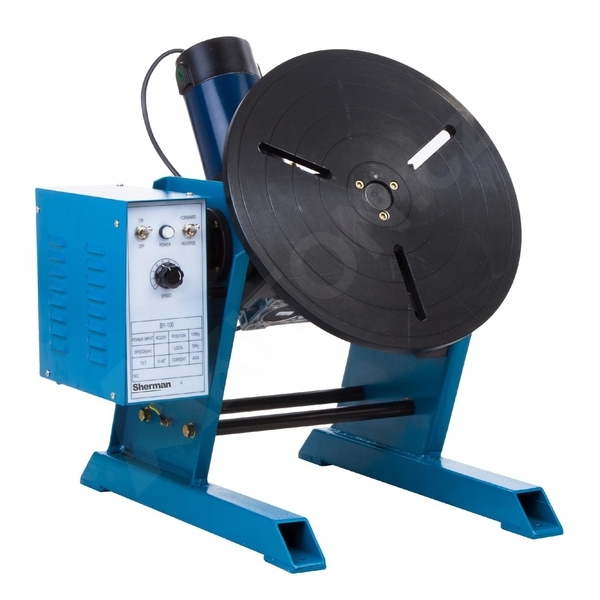

Svařovací polohovadlo Sherman BY-100

Průmyslové svařovací polohovadlo Sherman BY-100 s nosností 100 kg je ideálním nástrojem pro manipulaci se svařovanými prvky v jednoduchých nebo poloautomatických technologických procesech.
Vyznačuje se mimořádnou všestranností, která dovolí svařovat v optimální poloze a přispívá tak ke zlepšení kvality sváru.
Použitá konstrukční řešení zajišťují bezpečný provoz a bezproblémovou práci.

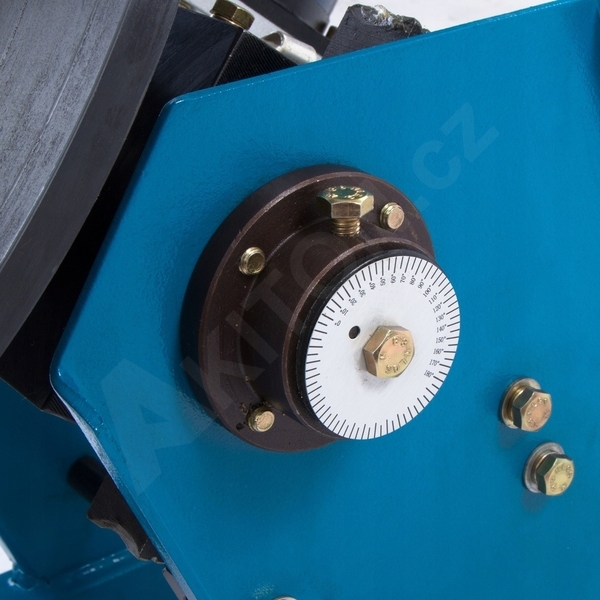

Polohovací zařízení umožňuje sklon stolu v rozmezí 0 – 90°. Sklon se reguluje manuálně, otočným kolem (klikou) na zadní straně zařízení..
Stůl je vybaven montážními drážkami pro upevnění sklíčidel a čelistí.

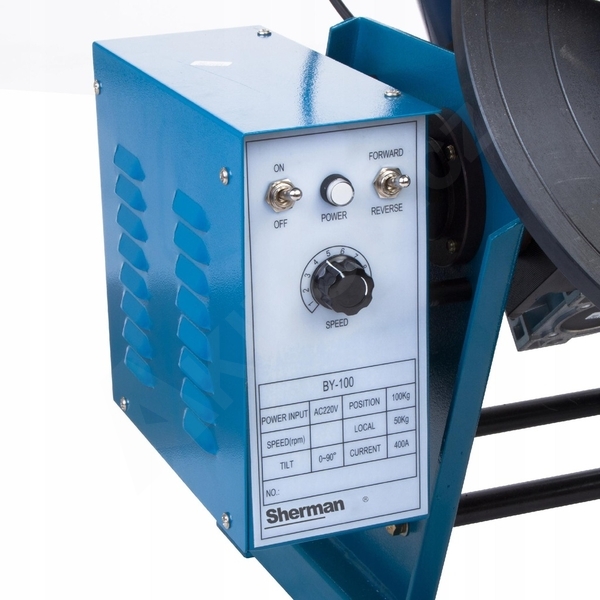

Stroj je vybaven ovládací skříní s funkcemi Zap/Vyp, přepínání směru otáčení a plynulé nastavení rychlosti otáčení.

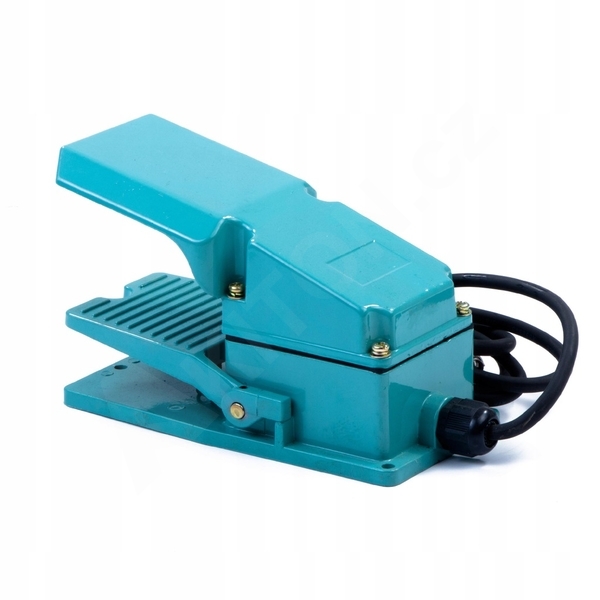

Součástí dodávky je nožní pedál s funkcí Start/Stop. Pro otáčení je potřeba držet pedál stisknutý.

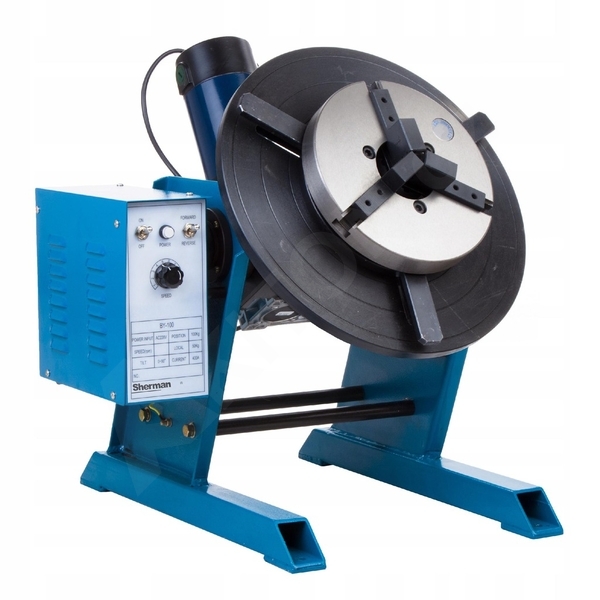

Doporučujeme polohovadlo dovybavit upínacím sklíčidlem D-200, které usnadňuje upínání obrobků ve svařovacích polohovadlech.

Parametry:
Katalogové číslo: BY10075RPM
Napájecí napětí [V]: AC 230 50Hz
Výkon rotačního motoru [W]: 120
Nosnost ve vodorovné poloze stolu [kg]: 100
Nosnost při maximálním sklonu stolu [kg]: 50
Těžiště [mm]: 100
Excentricita [mm]: 100
Průměr stolu [mm]: 345
Rozsah náklonu stolu [°]: 0 - 90
Rozsah otáček stolu [ot/min]: 1-7
Hmotnost [kg]: 35
Rozměry (d x š x v) [mm]: 500 x 442 x 418
