Svařovací PROFI set Sherman DIGITIG 315 AC/DC MULTIPRO s chladičem a vozíkem

Digitální svářečka DIGITIG 315 AC/DC MULTIPRO je zařízení nejnovější generace určené pro profesionální použití. Je vyroben technologií IGBT a vybaven digitálním řízením. Používá se k ručnímu svařování oceli a neželezných kovů stejnosměrným a střídavým proudem metodou TIG HF a TIG Lift. Stroj je vybaven možností svařování MMA (obalenou elektrodou).

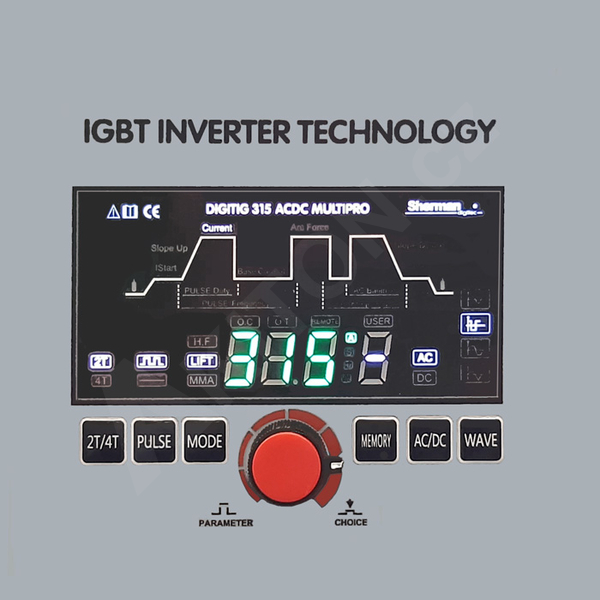

Svářečka umožňuje plně digitální nastavení a kontrolu svařovacích parametrů oblouku a pulzních charakteristik a volbu průběhu střídavého proudu. Má vysokofrekvenční zapalování, funkci ARC FORCE, přepínač 2T/4T a displej s indikací svařovacího proudu a paměťových sad. Přístroj má paměť posledního nastavení, takže po vypnutí a opětovném zapnutí se obnoví naposledy nastavené parametry. Je také možné uložit 20 sad nastavení impulzů a svařovacího proudu.

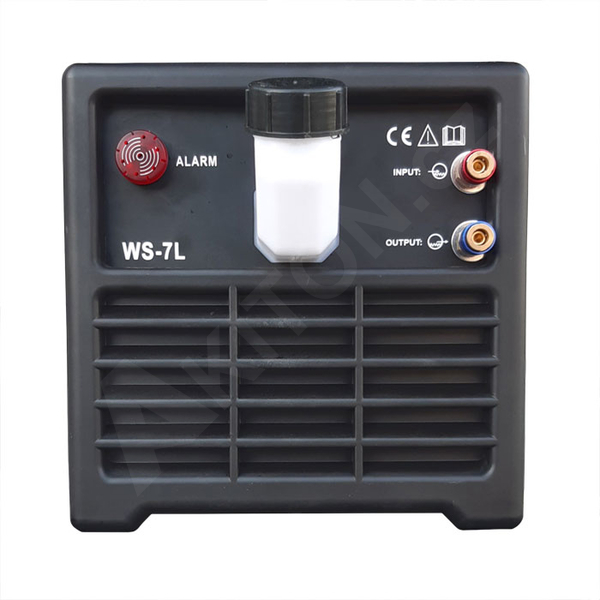

Pro chlazení svářečky je k dispozici výkonný chladič WS-7L určený přímo pro tuto svářečku. Při konstrukci chladiče byly použity komponenty osvědčeného chladiče WRC-300B, změnila se však konstrukce a nádrž na kapalinu. Použití výměníku tepla postaveného na měděné cívce a čerpadla z nerezové oceli výrazně zvyšuje účinnost chlazení a prodlužuje životnost zařízení.

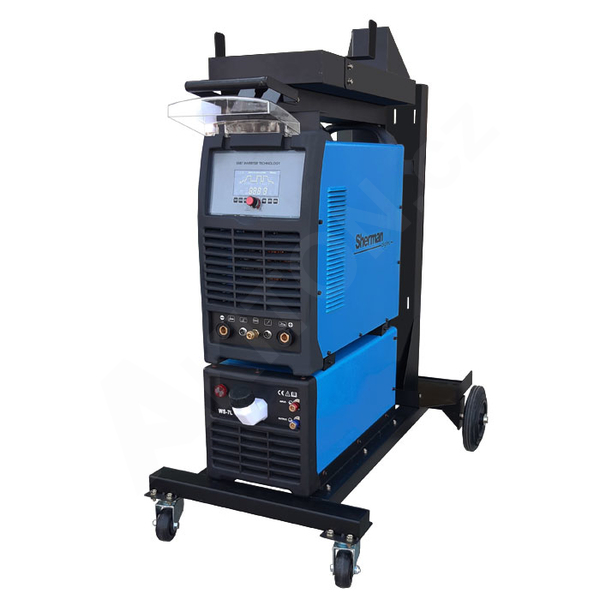

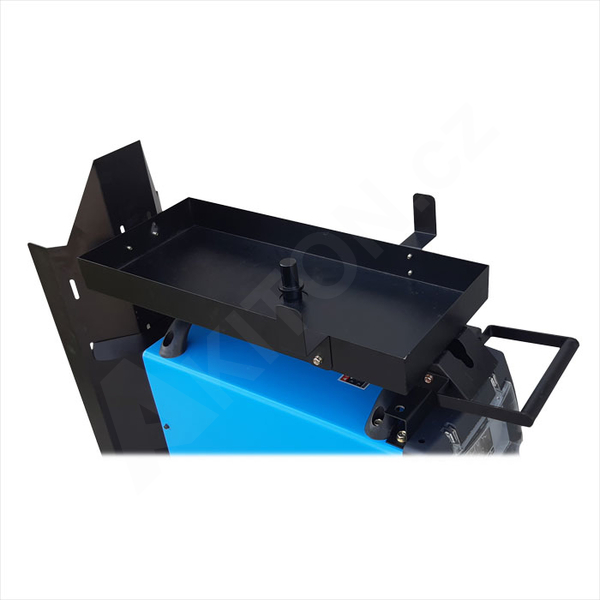

Celá jednotka je postavena na stabilním vozíku s velmi praktickou policí na příslušenství a nářadí a se závěsy pro svářečku a svářecí kabely.

Sada obsahuje:
Svářečku Sherman DIGITIG 315 AC/DC MULTIPRO
Chladič WS-7L

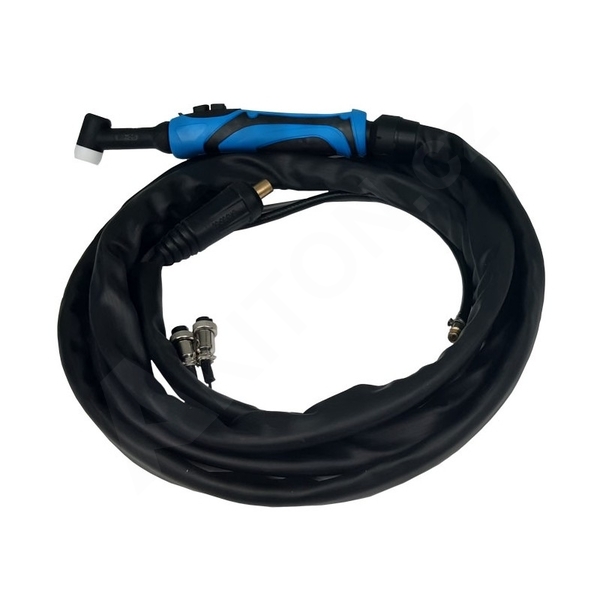

Kapalinou chlazený hořák T-18/4m (chladič není součástí dodávky)
Elektrodový kabel pro MMA svařování
Zemnící kabel se svorkou
Manuál v českém jazyce

Katalogové číslo 7812423
Napájecí napětí [V] AC 3x400 50Hz
Metody svařování TIG AC/DC, MMA
Technologie svařování IGBT
Svařovací proud [A] TIG: 315, MMA: 280
Pracovní cyklus [%] 60
Napětí v klidovém stavu [V] 67
Max. odběr proudu [A] TIG: 10,8 / MMA: 15,3
Maximální příkon [kVA] TIG: 8,3 / MMA: 8,2
Regulace svařovacího proudu kontinuální
Předprůtok plynu [s] 0,1-15
Průtok plynu [s] 0,1-15
Nárůst proudu [s] 0-15
Aktuální pokles [s] 0-15
Počáteční proud [A] 5-315
Základní svařovací proud [A] 10-90 % svařovacího proudu
Kráterový proud [A] 5-315
Impulsní frekvence [Hz] 0,5-999
Trvání pulzu [%] 10-90
Frekvence střídavého proudu [Hz] 1-250
Bilance střídavého proudu [%] 15-50
Amplituda proudu [%] ---
SÍLA OBLOUKU [A] 0-100
Hmotnost [kg] 29
Rozměry (D x Š x V) [mm] 620 x 270 x 530
Funkce Digitální ovládání, HF, Arc Force, 2T/4T, Zvyšování proudu, Snižování proudu, Impuls, Nastavení doby před a po průtoku, Funkce čištění elektrod, Nastavení frekvence svařovacího proudu, Svařování střídavým proudem, Paměť nastavení, Zobrazení parametrů, Zobrazení paměti

PRACOVNÍ CYKLUS
Velmi důležitý údaj, který nám říká, jak dlouho lze se zdrojem svařovat daným proudem, než dojde k aktivaci tepelné ochrany svářečky. Pro výpočet zatěžovatele se používá desetiminutový pracovní cyklus. 60% pracovní cyklus znamená, že lze nepřetržitě svařovat 60 % času (6 min) a zbývající 4 min se musí stroj chladit. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení.

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení, nízké ztráty energie v základních systémech, což umožňuje zvýšit účinnost svařovacího zdroje, zvyšuje spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

HF (TIG HF)
Bezdotykové (vysokofrekvenční) zapalování oblouku při svařování metodou TIG. Tento způsob zapálení oblouku nezpůsobuje vznik wolframových vměstků ve svarové lázni, ani opotřebování wolframové elektrody. HF start umožňuje snadné zahájení svařování ve všech polohách.

LIFT ARC (TIG LIFT)
Při tomto způsobu se již oblouk nezapaluje škrtnutím elektrody, ale pouhým dotykem a zdvižením. Navíc se nezapaluje plným proudem, ale sníženým a teprve po zapálení je proud automaticky zvýšen na nastavenou hodnotu. LIFT ARC minimalizuje vzájemnou kontaminaci i opotřebení elektrody.

ARC FORCE
Umožňuje nastavit dynamiku svařovacího oblouku. Zkrácení délky oblouku je doprovázeno zvýšením svařovacího proudu, který oblouk stabilizuje. Snížení hodnoty dává měkký oblouk a menší hloubku průniku, zatímco zvýšení hodnoty způsobuje hlubší průnik a možnost svařování krátkým obloukem.

HOT START - dočasné navýšení počátečního proudu.
Funguje tak, že zapálí oblouk, a dočasně navýší svařovací proud nad hodnotu nastavenou svářečem. HOT START znemožňuje riziko přilepení obalované elektrody k materiálu a je velkou pomocí při zapálení oblouku při svařování s obalovanou elektrodou. Při svařování malých součástí se doporučuje tuto funkci deaktivovat, mohlo by to způsobit propálení svařovaného materiálu.

PULS
Pulsní svařování je moderní technika svařování, která umožňuje snižovat objem vneseného tepla do svaru a kontrolovaně provádět plynulé přechody ze svařovaného kovu do základního materiálu, tzv. bezvrubé přechody. Stejnosměrný nebo usměrněný proud má v základním režimu nízké hodnoty, zhruba 10 až 15 A, které postačují na udržení stabilního hoření oblouku. V definovaných okamžicích se zvyšují hodnoty svařovacího proudu. Modulace svařovacího proudu může být v čase popsána sinusoidou, obdélníkovým nebo lichoběžníkovým průběhem. Frekvence impulsů se nastavuje podle druhu svařovaného materiálu a tloušťce svaru. Velmi výhodné je používání pulsu při svařování v nucených polohách, u jednostranně přístupných svarů (např. svary trubek) a při svařování materiálů citlivých na přehřátí (např. hliník, měd).

2T / 4T režim
V režimu dvojtaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Svařování se provádí se stisknutým spínačem. Uvolněním spínače bude svařování ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a svařuje se s uvolněným spínačem. Opětovným stisknutím spínače se svařování ukončí.
