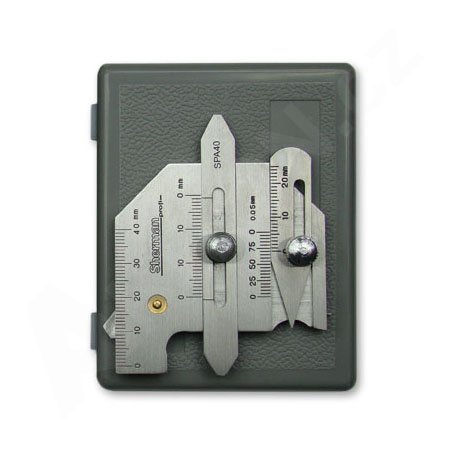

Měrka svarů SPA-40

Svarová měrka SPA-40 se používá k měření parametrů svarů. Je vyrobena z nerezové oceli s chemicky leptanými stupnicemi, odolnými vůči vnějším vlivům.

Přístroj se skládá z hlavní stupnice, výškoměru, měřidla hloubky podřezání a víceúčelového měřidla a slouží k měření velikosti spoje, úhlu zkosení a šířky, výšky a hloubky podřezání svaru.

Vyznačuje se kompaktní konstrukcí, snadným použitím a širokou škálou aplikací.

Parametry:
Katalogové číslo: NMR01025
Výška koutového svaru [mm]: 0 - 12 ± 0,2
Tloušťka koutového svaru [mm]: 0 - 15 ± 0,2
Šířka [mm]: 0 - 40 ± 0,3
Hloubka podřezu [mm]: 0 - 5 ± 0,1
Úhel zkosení [°]: ? 150 ± 3
Šířka drážky [mm]: 0,5 - 5 ± 0,1
