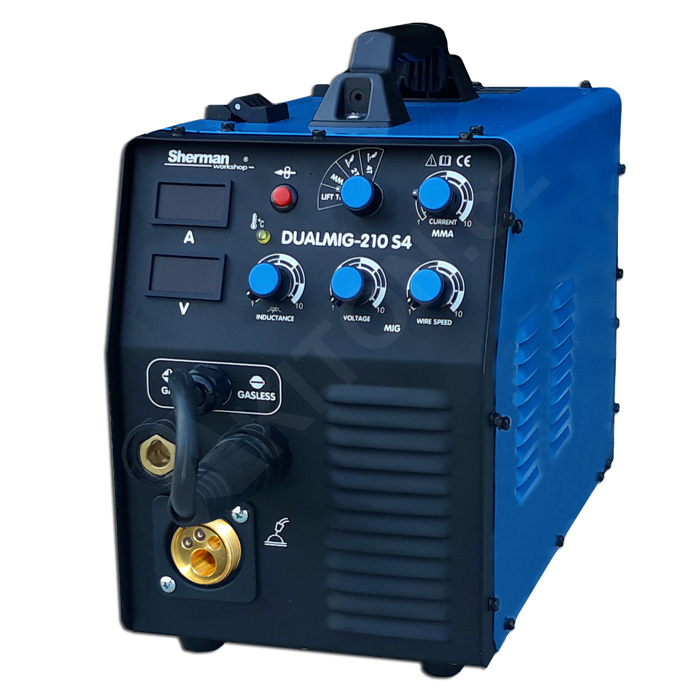

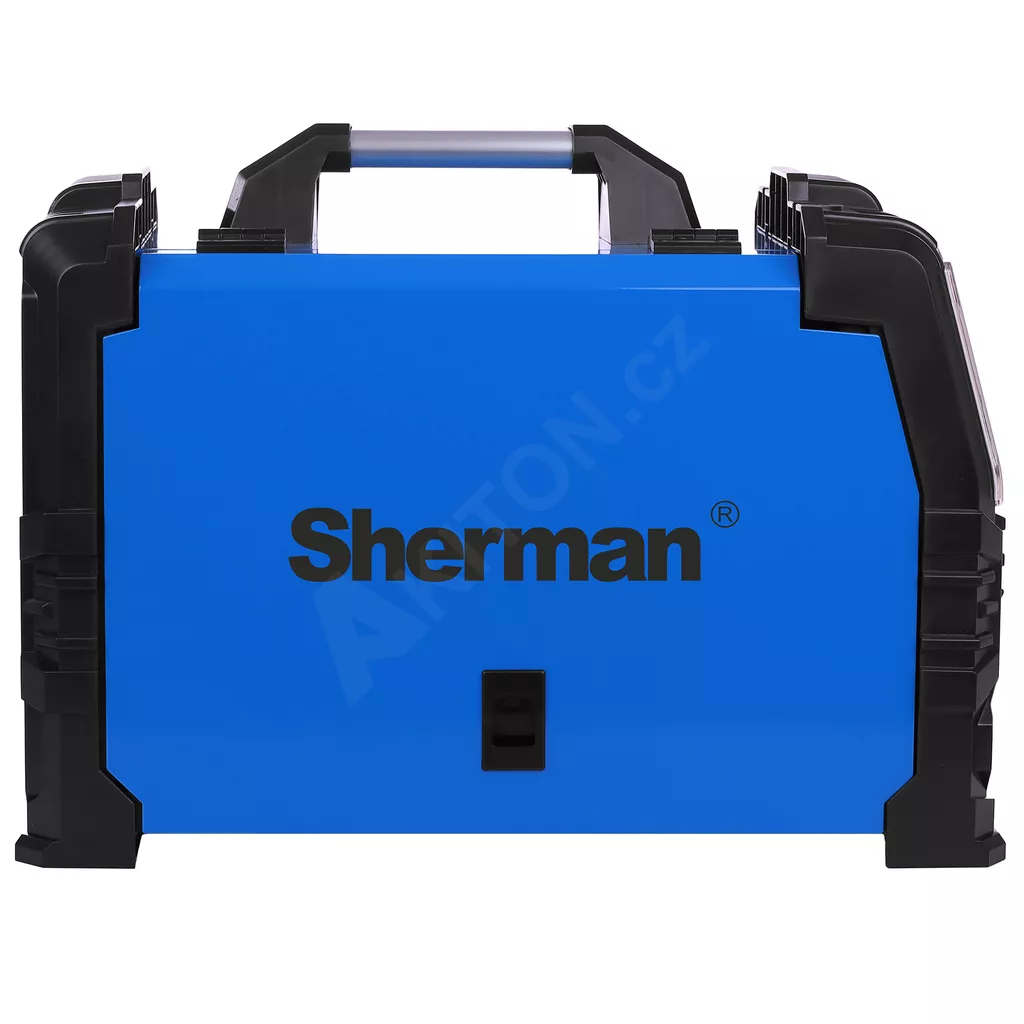

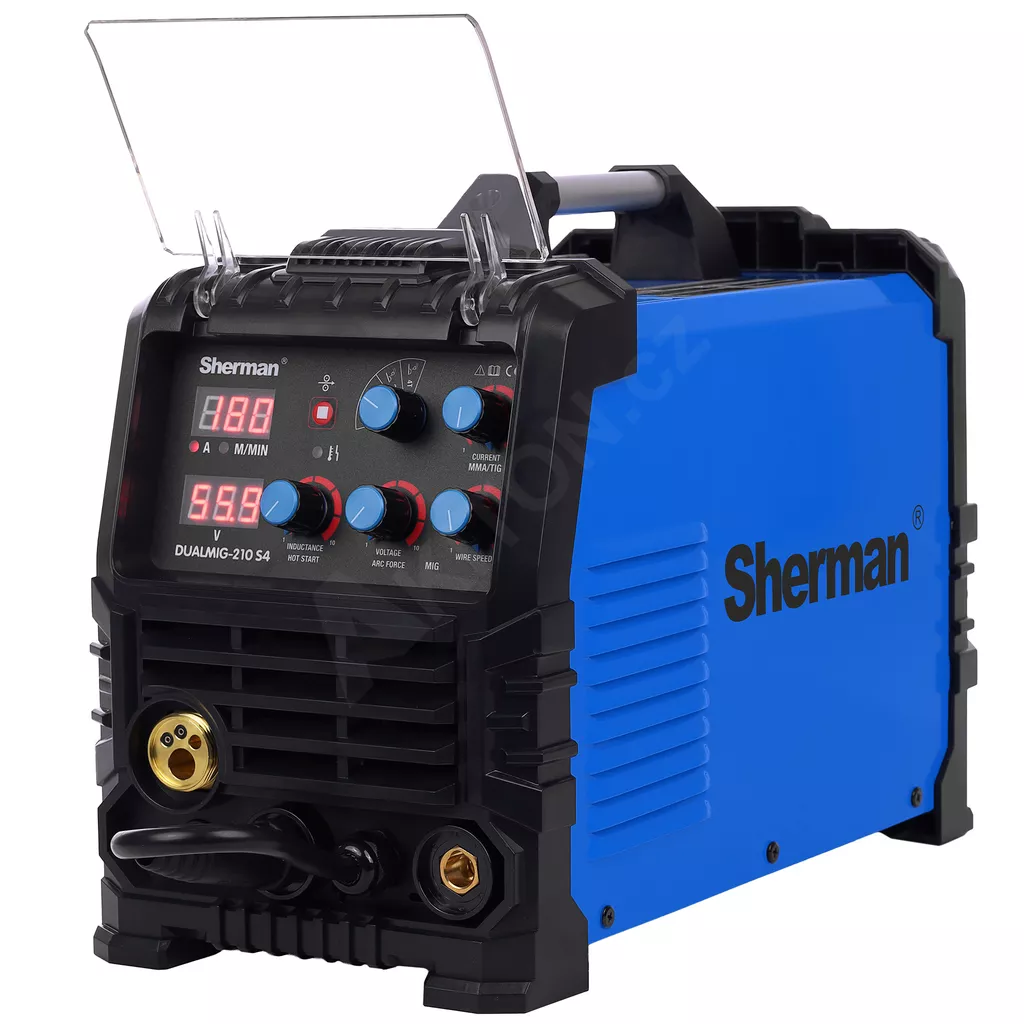

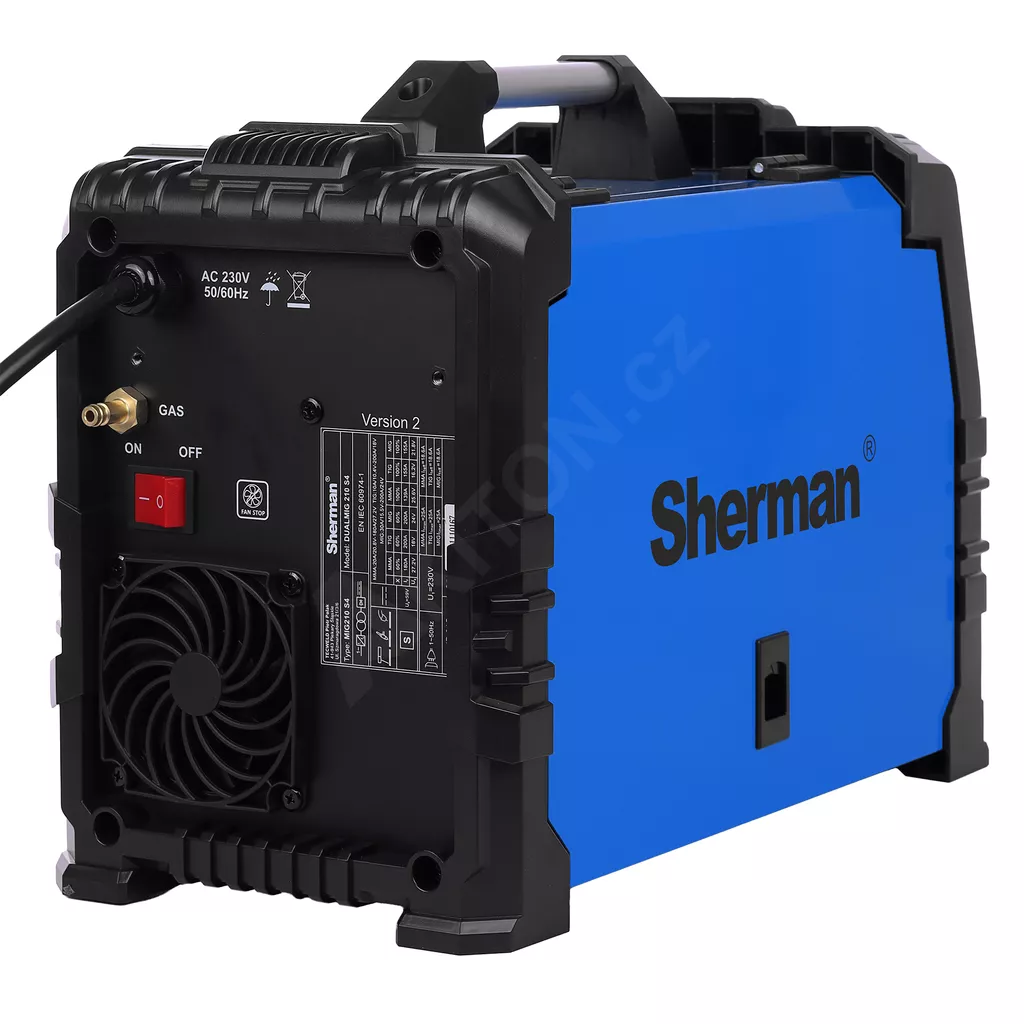

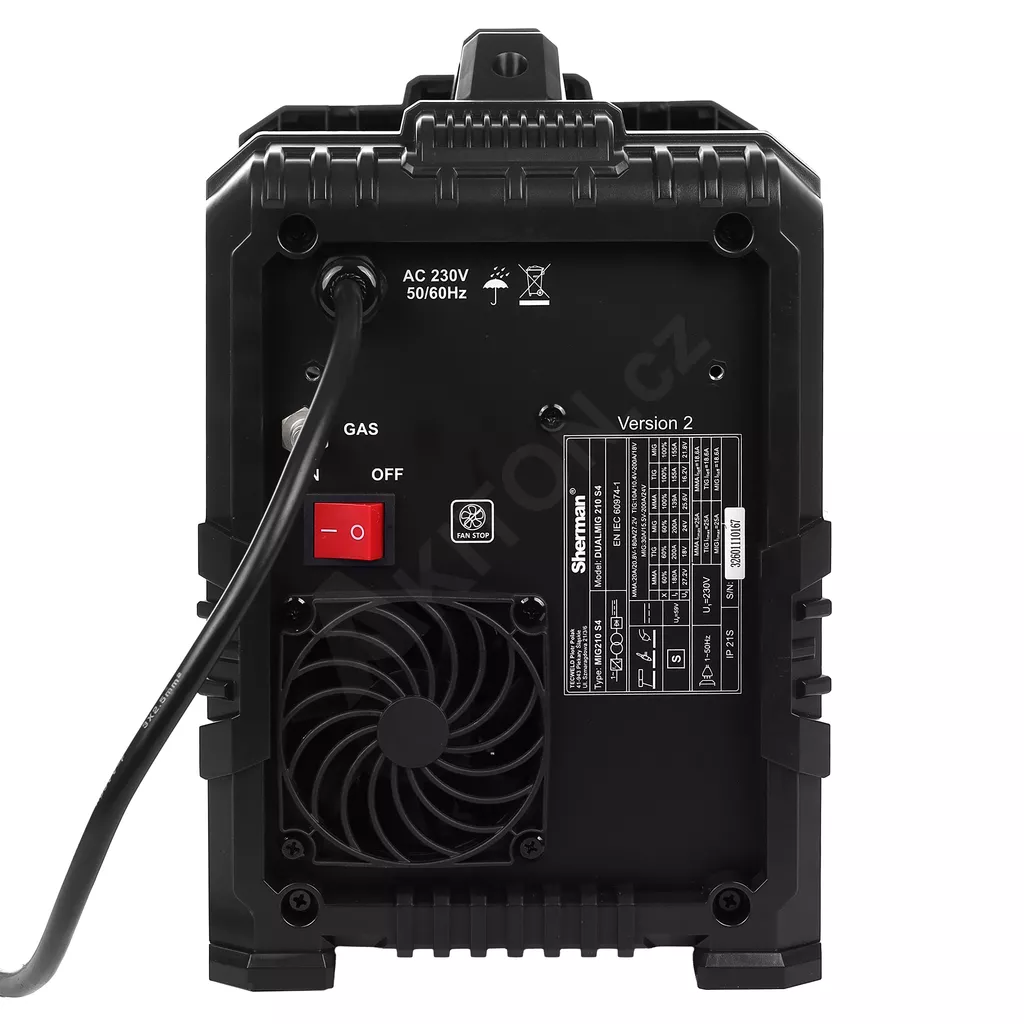

Svařovací invertor Sherman DUALMIG 210 S4

Multifunkční svařovací invertor Sherman DUALMIG 210 S4 vyrobený technologií IGBT je určen pro ruční svařování oceli, neželezných kovů a pájení. Umožňuje svařování metodami MIG/MAG, MMA (obalenou elektrodou) a TIG Lift.
Sherman DUALMIG 210 S4 je ideální multifunkční nástroj pro karosáře, montéry, nebo domácí dílnu.

Díky možnosti změny polarity umožňuje svařování metodou MIG/MAG v ochranné atmosféře jak s použitím standardních drátů, tak samoochranných trubičkových (Flux-cored) drátů.

Zařízení je vybaveno regulací indukčnosti a je vhodné také pro pájení. Funkce pájení se využívá zejména při svařování / pájení pozinkovaných dílů, kdy nedochází k narušení antikorozní vrstvy nanesené na povrchu svařovaného / pájeného dílu.
Více informací o pájení najdete v sekci Články.

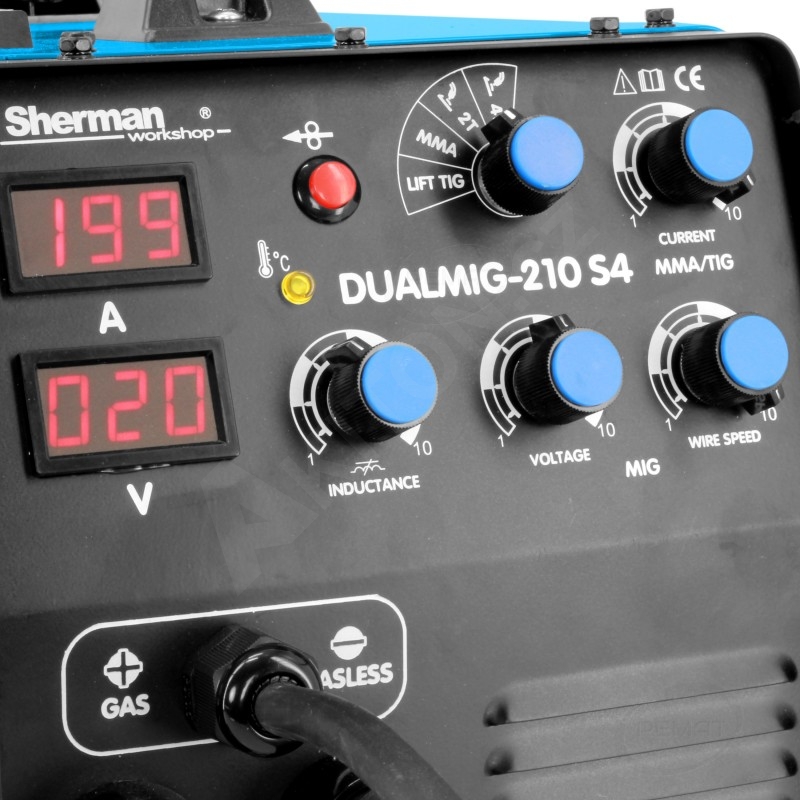

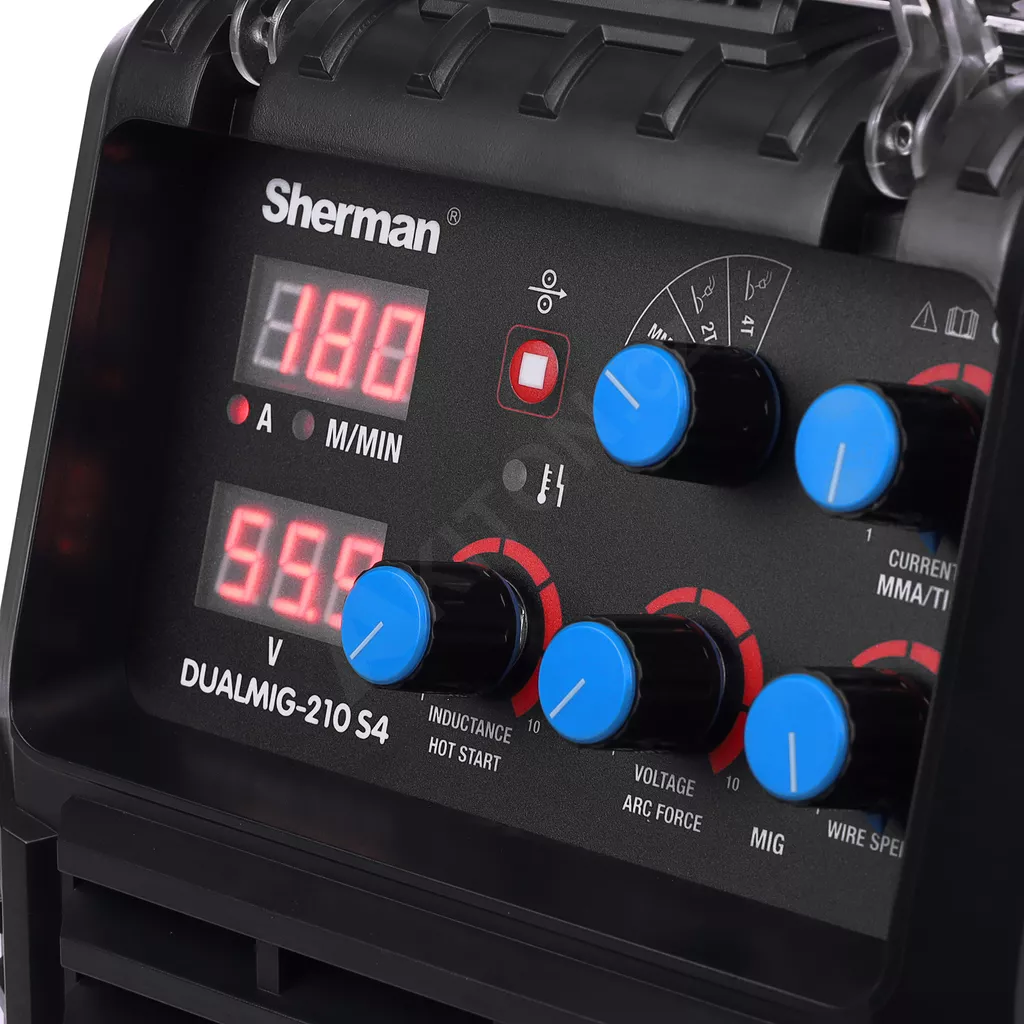

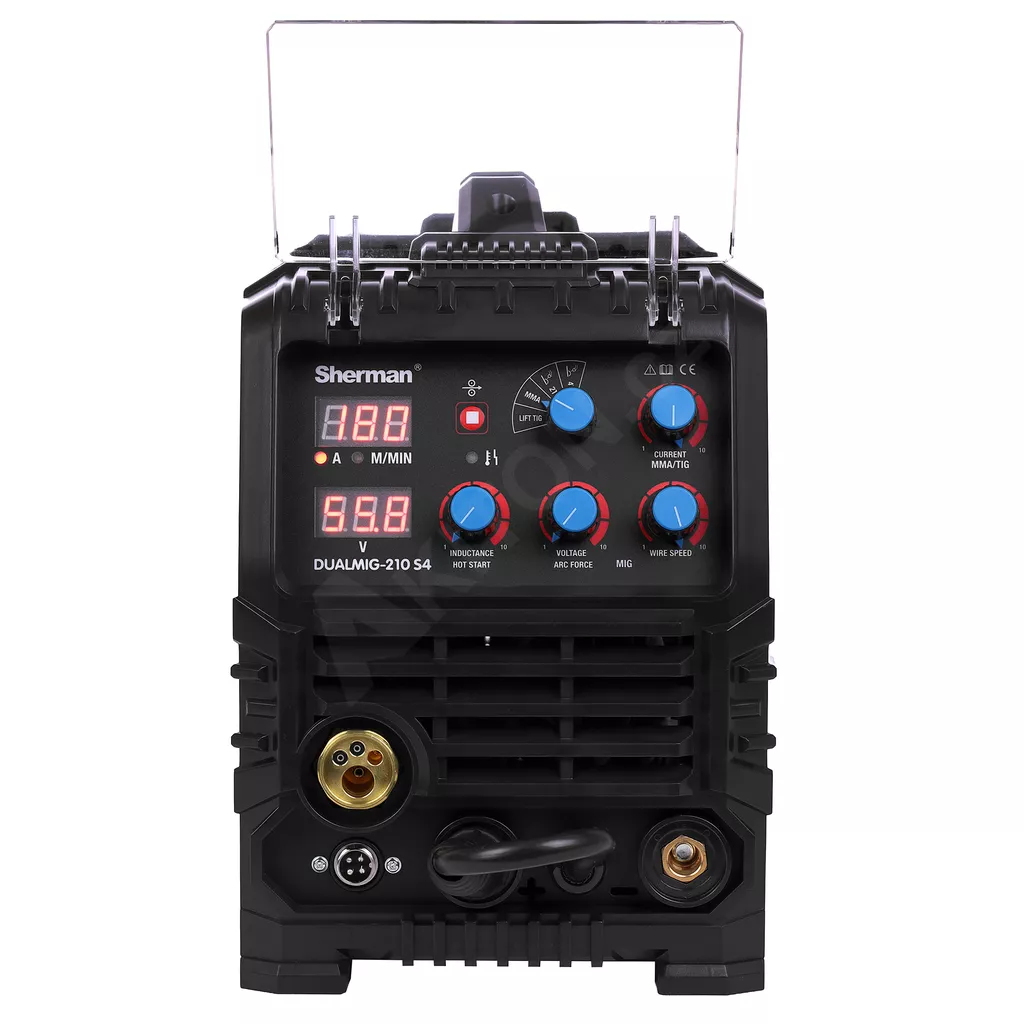

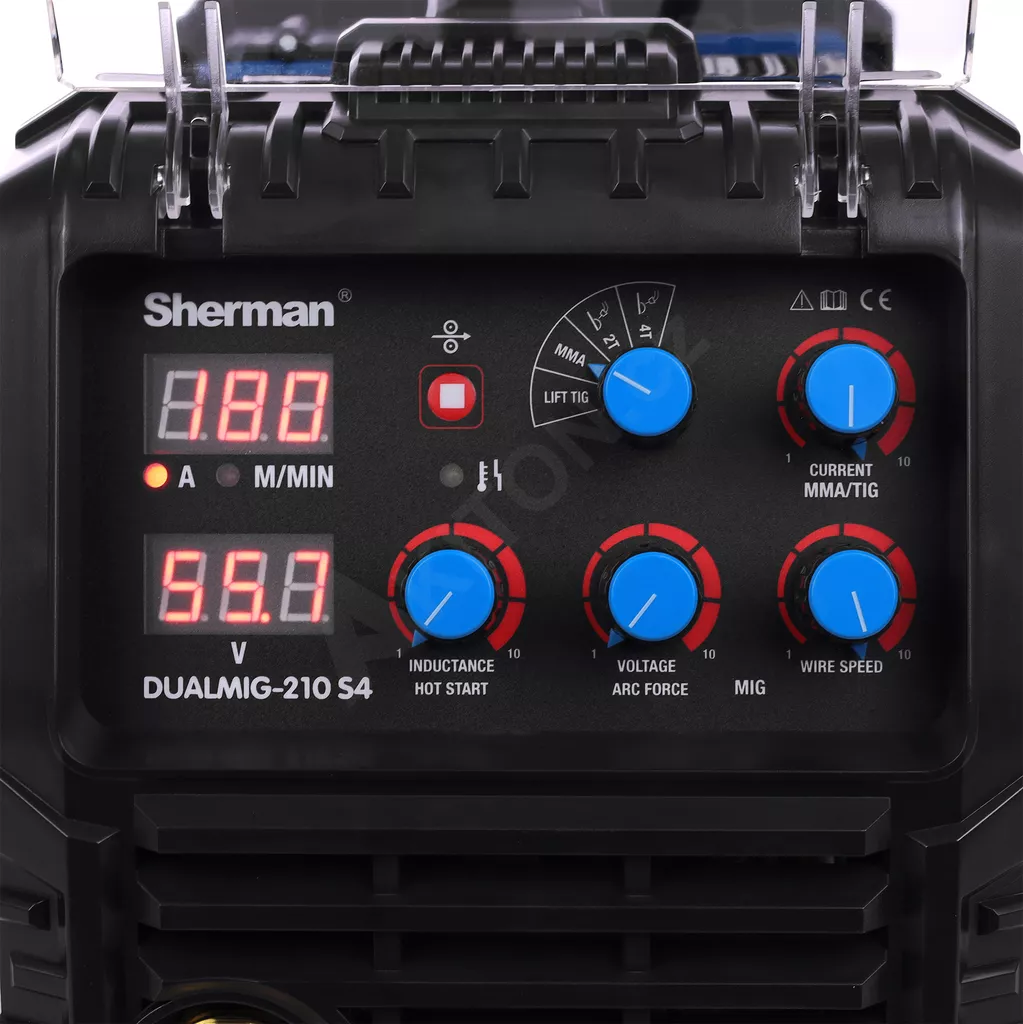

Přístroj je vybaven dvěma přehlednými displeji, které zobrazují aktuální nastavení a ovládacími knoflíky pro přepínání mezi svařovacími metodami a ostatním nastavením.

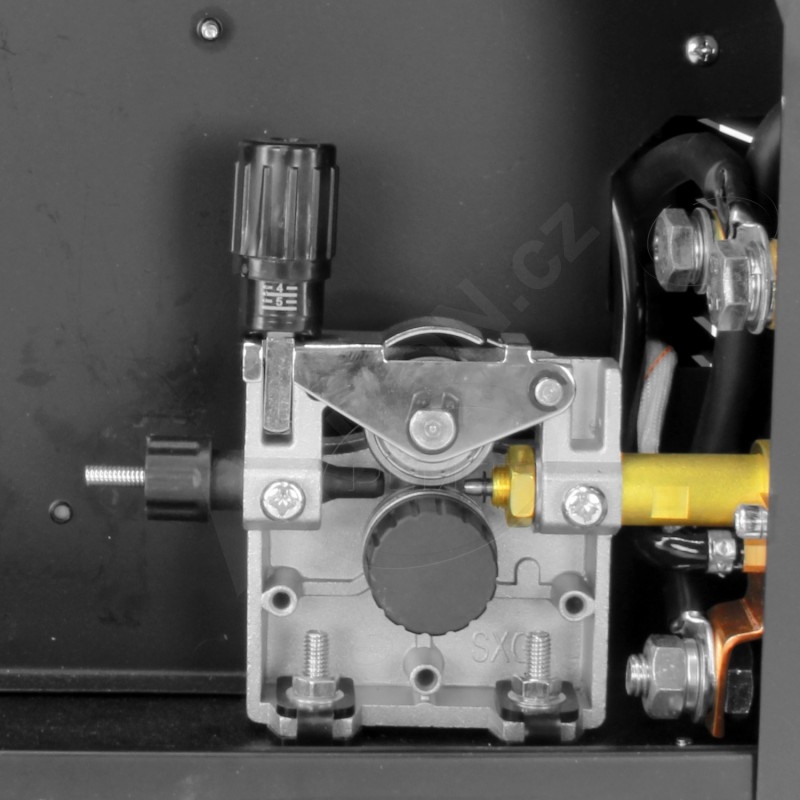

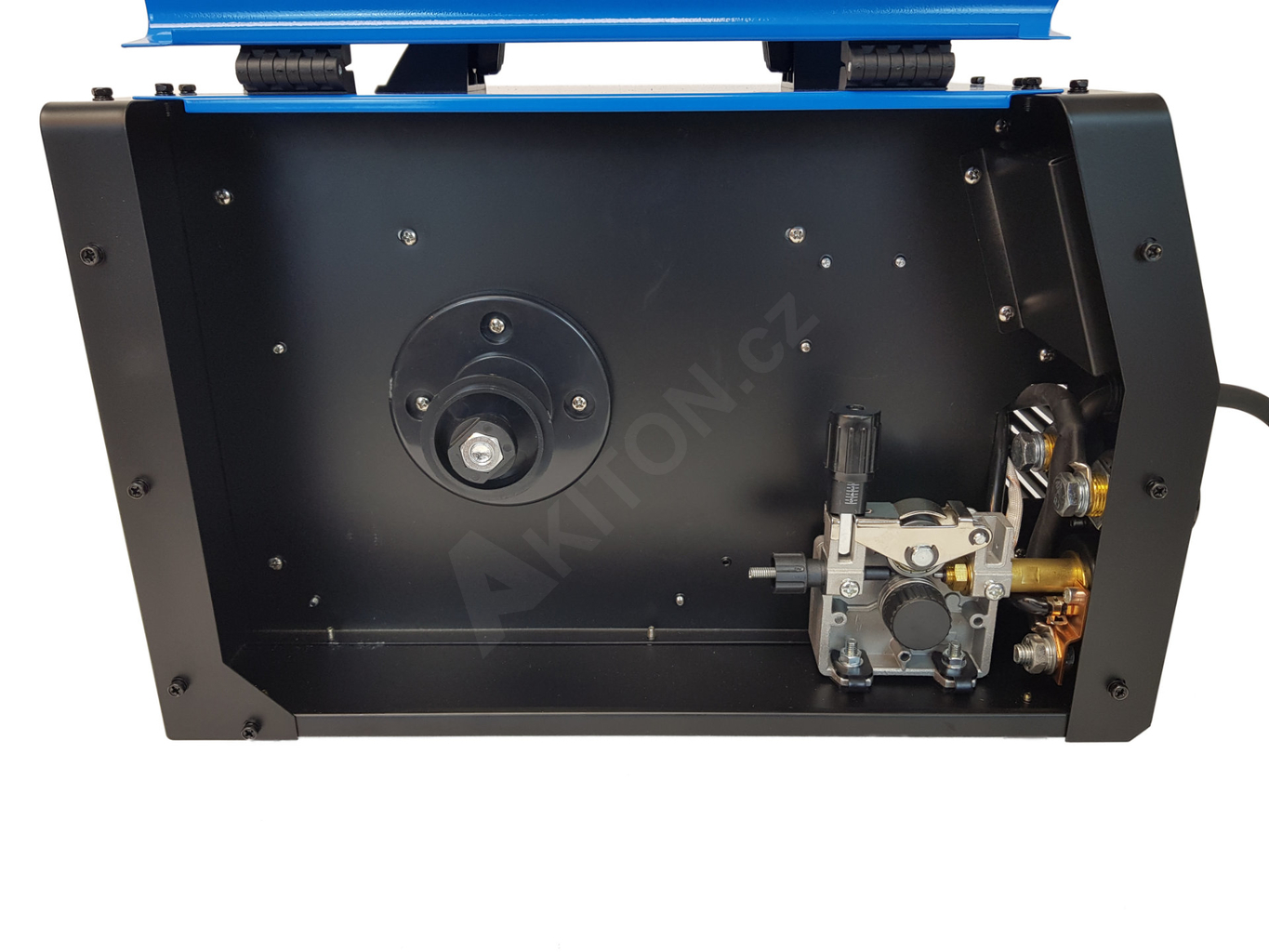

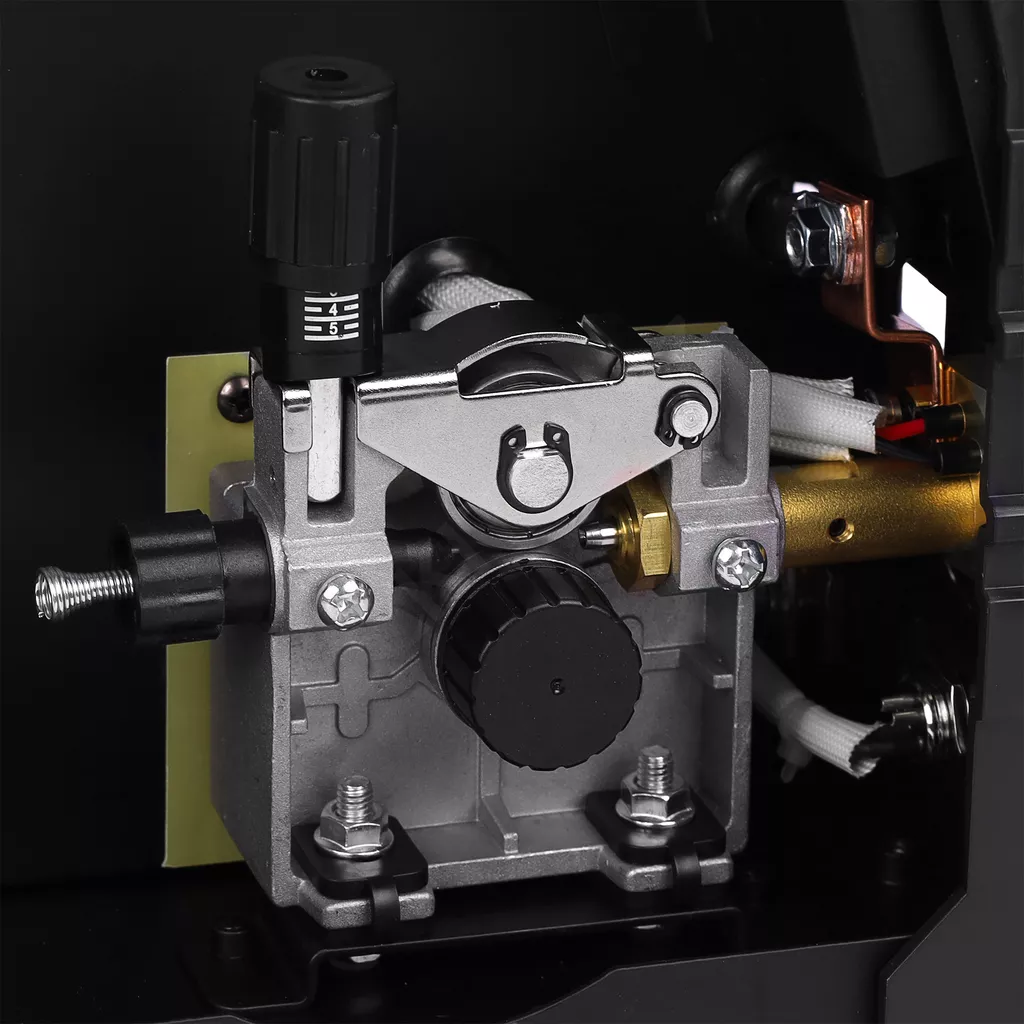

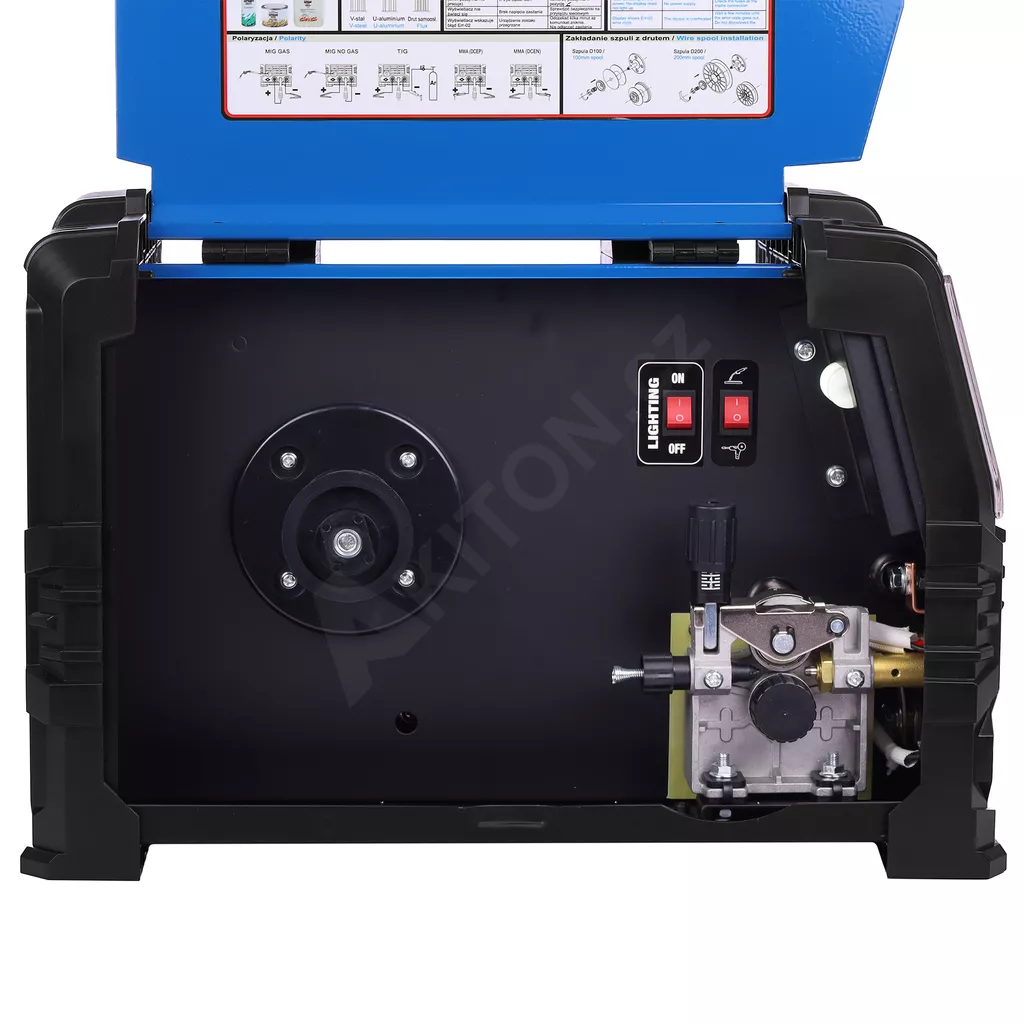

Zařízení umožňuje svařování v režimu 2 nebo 4 taktů a je vybaveno dvoukladkovým podavačem drátu s plynulou regulací rychlosti posuvu. Pracuje s cívkami drátu o průměru 100mm a 200mm.

 Klikněte zde pro videoukázku Dualmig 210 S4 (v polském jazyce).

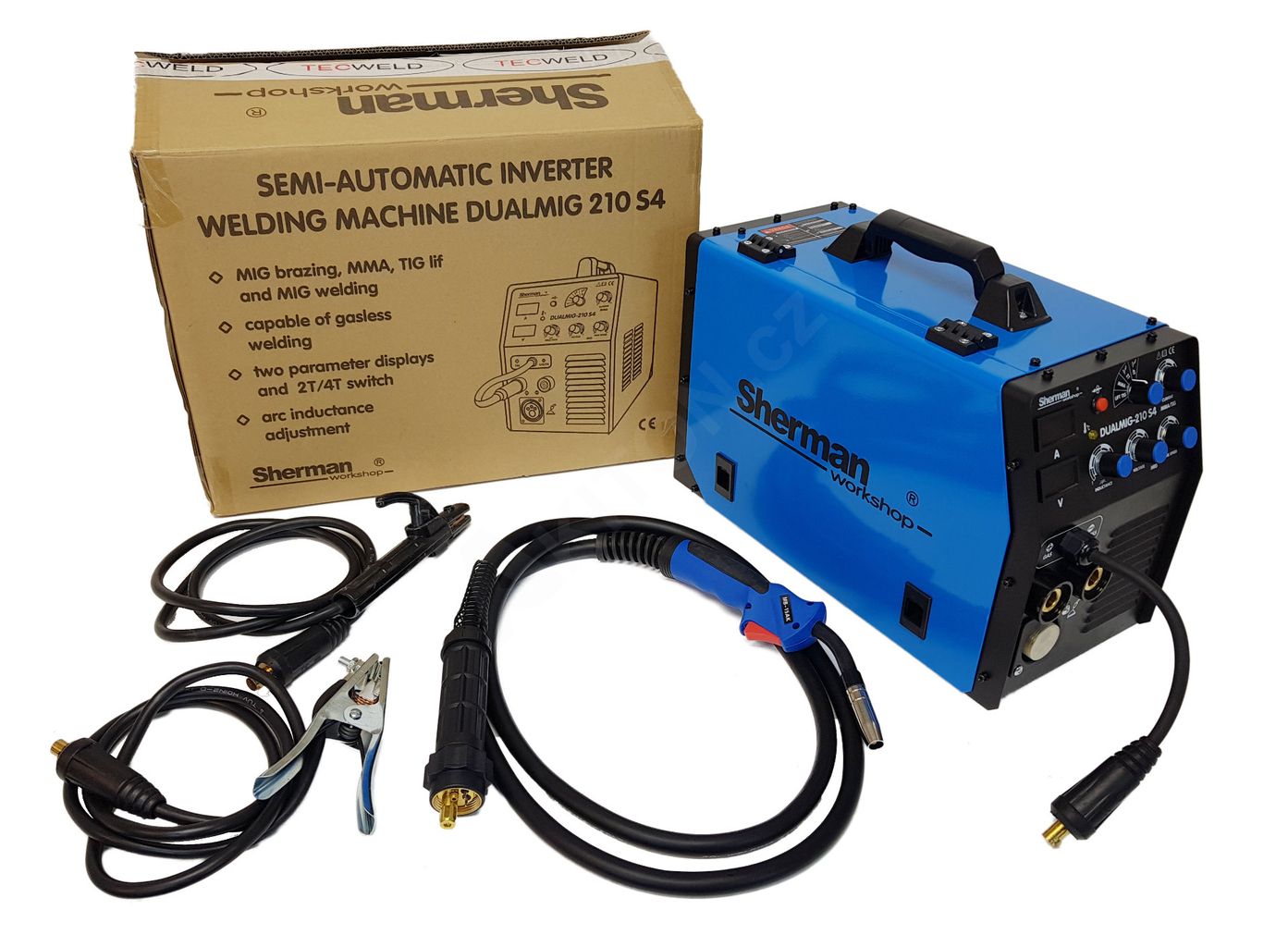

Balení obsahuje:
Svářecí zdroj

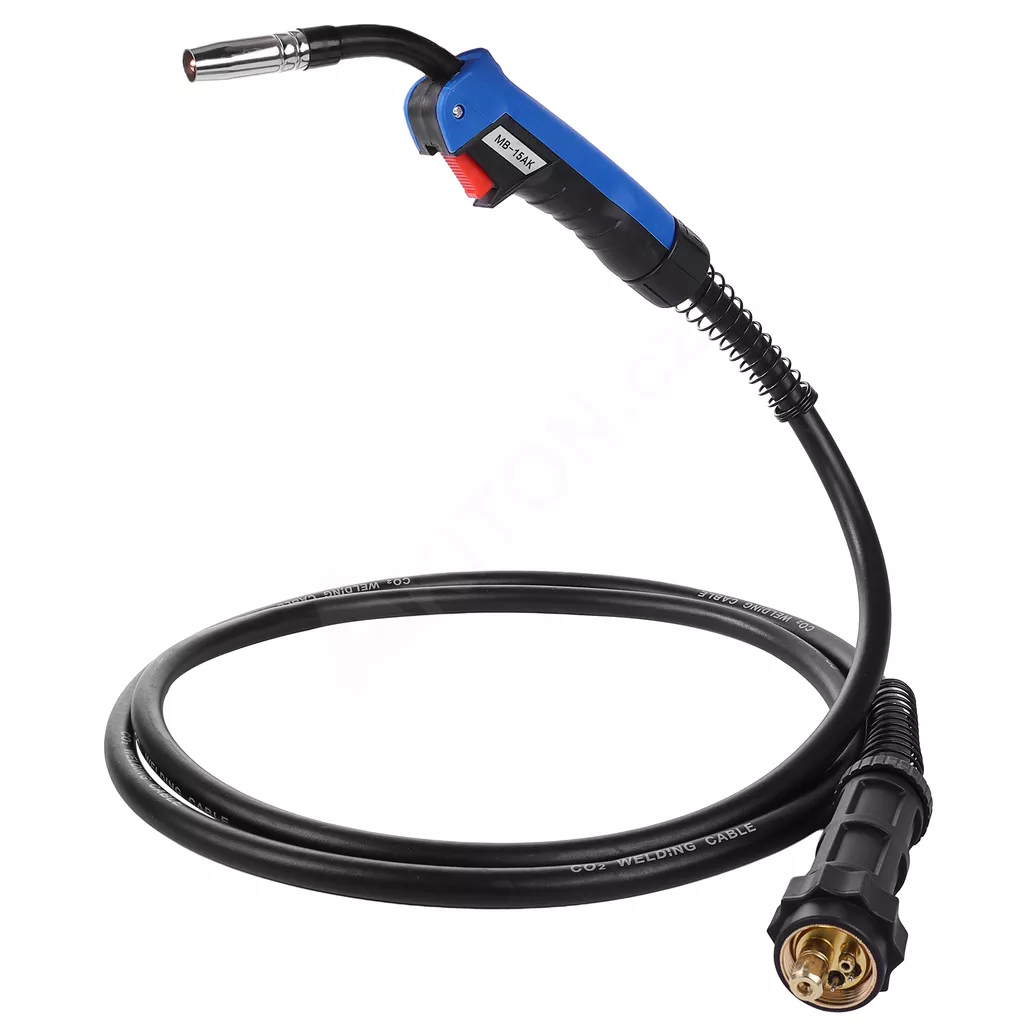

MIG hořák řady 15 délka 3m
MMA svařovací kabel s držákem elektrody
Zemnící kabel se svorkou
Manuál v českém jazyce

Pro svařování metodou TIG je potřeba dokoupit volitelný TIG hořák. Vhodným typem je hořák s parametry odpovídajícími předpokládanému proudovému zatížení, bez spínače a s ventilkem pro regulaci průtoku ochranného plynu.
Toto zařízení podporuje zapalování oblouku dotykem a přizvednutím wolframové elektrody TIG Lift (také nazýváno Lift-arc).

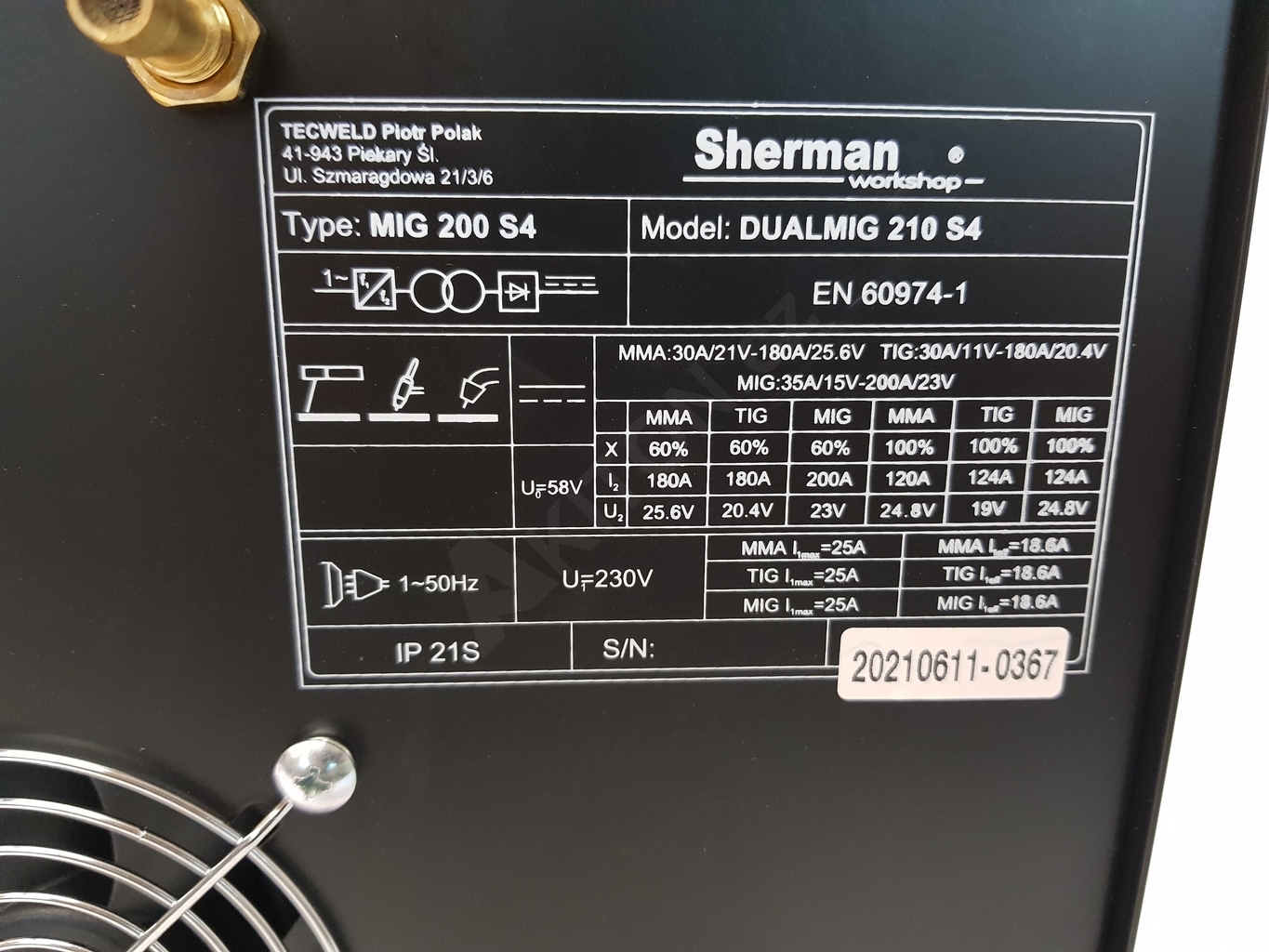

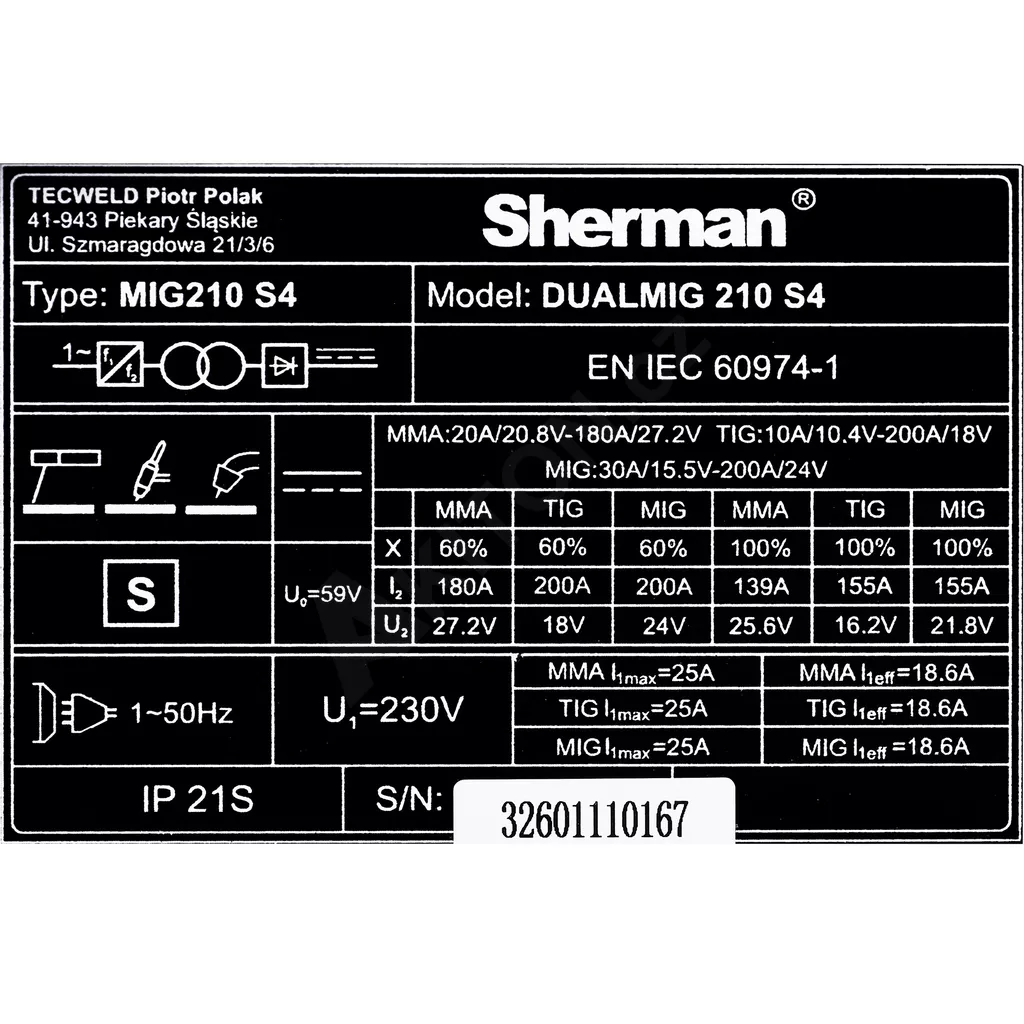

PARAMETRY:
Katalogové číslo 7811699
Napájecí napětí [V] AC 230 50Hz
Metody svařování MIG, MMA, TIG Lift
Technologie svařování IGBT
Svařovací proud [A] 200
Pracovní cyklus [%] 60
Zatížení MIG 60% - 200A při 23V
Zatížení MMA 60% - 180A při 25,6A
Zatížení TIG 60% - 180A při 20,4V
Maximální odběr proudu [A] 25
Maximální příkon [kVA] 8,5
Plynulé nastavení svařovacího proudu
Průměr cívky drátu [mm] 100 (1kg), 200 (5kg)
Rychlost podávání drátu [m/min] 1,5 - 13
Hmotnost [kg] 11,5
Rozměry (d x š x v) [mm] 450 x 210 x 305

Tip: Nastavte si na úrovni kategorie filtrování produktů podle parametrů (v horní části stránky).


FUNKCE:
(abecedně)

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení a nízké ztráty energie, což umožňuje zvýšit účinnost svařovacího zdroje. Zvyšuje spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

PRACOVNÍ CYKLUS (Zatěžovatel)
Velmi důležitý údaj, který nám říká, jak dlouho lze se zařízením svařovat daným proudem, než dojde k aktivaci tepelné ochrany. Pro výpočet zatěžovatele se používá desetiminutový pracovní cyklus. 60% pracovní cyklus znamená, že lze nepřetržitě svařovat 60 % času (6 min) a zbývající 4 min se musí stroj chladit. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení. Je potřeba říci, že u svářeček Sherman se pracovní cyklus udává pro maximální pracovní proud svářečky, kterým se reálně svařuje velmi zřídka.

FLUX - svařování trubičkovým drátem
Moderní metoda svařování bez ochranného plynu trubičkovým  (Flux-cored) drátem, plněným rutilovou nebo bazickou náplní. Ochranu inertním plynem používaným u metody MIG nahrazuje materiál uvnitř trubičkového drátu odpařovaný tavením. U metody FLUX odpadá nutnost použítí tlakové láhve při zachování všech výhod svařování MIG. Jelikož tavenina vzniká odtavováním drátu po jeho kruhovém obvodu a je rozstřikována jemnými kapičkami do lázně, je svár proti klasické metodě MIG úhlednější. Při ceně trubičkového drátu se už dnes provozní náklady dají v případě svařování oceli srovnat s náklady na svařování s inertním plynem.

2T / 4T REŽIM
V režimu dvoutaktu (2T) se stisknutím spínače na rukojeti hořáku zapálí oblouk a u MIG/MAG zařízení se také spustí posuv drátu. Svařování se dále provádí se stisknutým spínačem. Uvolněním spínače bude svařování ukončeno.
V režimu čtyřtaktu (4T) se stisknutím spínače na rukojeti hořáku zapálí oblouk a u MIG/MAG zařízení se také spustí posuv drátu. Pak se spínač uvolní a svařuje se s uvolněným spínačem. Opětovným stisknutím spínače se svařování ukončí.

REGULACE INDUKČNOSTI
Nastavení indukčnosti umožňuje optimalizovat vlastnosti oblouku v závislosti na tloušťce svařované součásti a na metodě a podmínkách svařování. Tato funkce je užitečná při svařování tenkých obrobků metodou MIG/MAG, kdy zabraňuje jejich propálení, a při pájení pozinkovaných obrobků. Změna hodnoty indukčnosti také snižuje množství rozstřiku při svařování v CO2 atmosféře . S rostoucí indukčností se množství rozstřiků snižuje, při nižší hodnotě se množství rozstřiků zvyšuje. Optimální nastavení hodnoty indukčnosti závisí na několika faktorech a může se lišit od standardních doporučení, proto je třeba ji zvolit experimentálně během svařovacích zkoušek.
Regulace indukčnosti umožňuje také pájení tenkých (až 3 mm) pozinkovaných prvků. Jako doplňkový materiál se obvykle používají pojiva na bázi mědi. Jedná se o dráty označené jako CuSi3 nebo SG -CuAl. Jako ochranný plyn se doporučuje čistý argon, ale dobrých výsledků může dosáhnout i směs argonu a CO2(82/18). Vzhledem k požadovanému tvaru svaru je třeba indukčnost zvolit experimentálně v závislosti na tloušťce a
typu pájeného materiálu. Doporučuje se používat hořák ne delší než 3 m vybavený teflonovým bowdenem.

TIG Lift (Lift-arc) zapalování
Při tomto dotykovém způsobu zapalování se již oblouk nezapaluje škrtnutím /náškrabem wolframové elektrody, ale pouhým dotykem a pozdvihnutím elektrody. Oblouk se nezapaluje plným proudem, ale sníženým a teprve po zapálení je proud automaticky zvýšen na nastavenou hodnotu. Tento způsob zapalování minimalizuje vzájemnou kontaminaci i opotřebení elektrody.

Vysvětlení jednotlivých funkcí, parametrů a technologií najdete v sekci Články.
