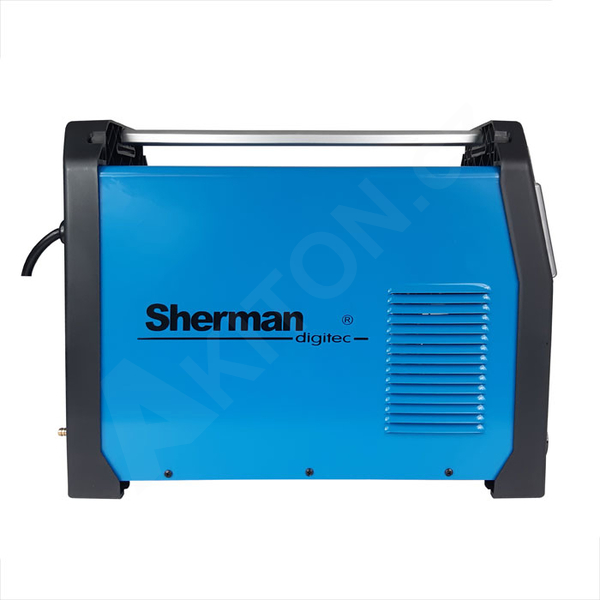

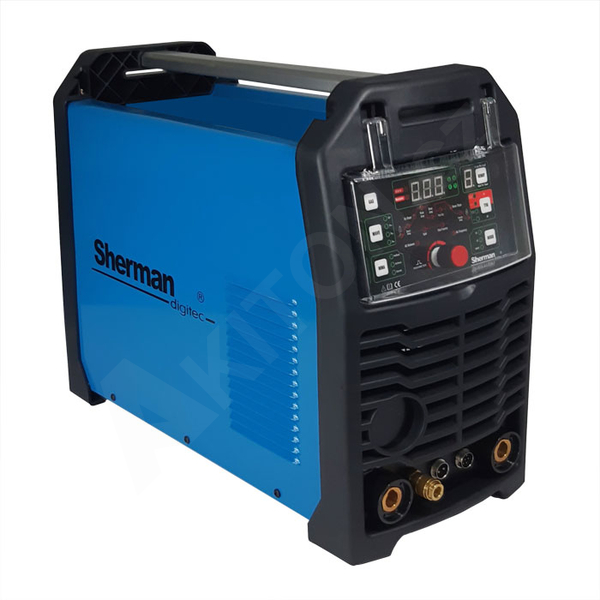

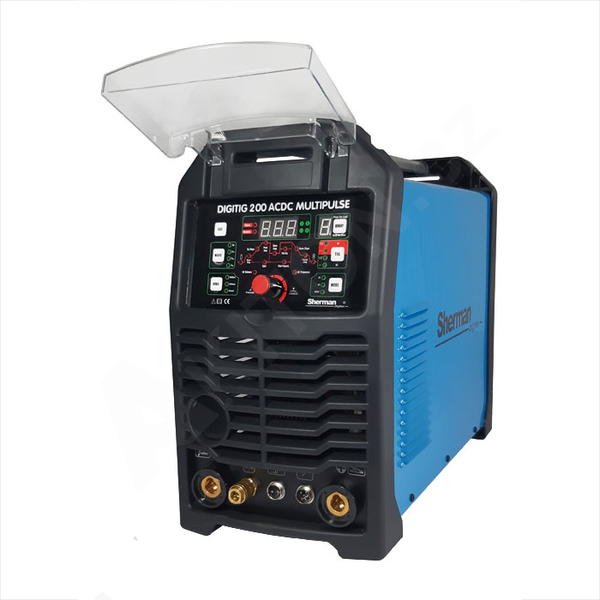

Invertorová svářečka Sherman DIGITIG 200 AC/DC MULTIPULSE

DIGITIG 200 AC/DC MULTIPULSE je svářečka nejnovější generace, vyrobená technologií IGBT a vybavená digitálním řízením. Používá se k ručnímu svařování oceli a neželezných kovů stejnosměrným a střídavým proudem metodou TIG. Má také možnost svařování MMA (obalenou elektrodou).

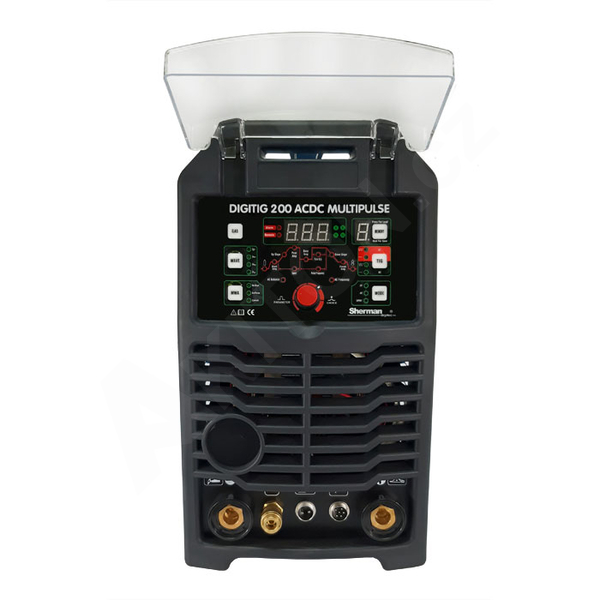

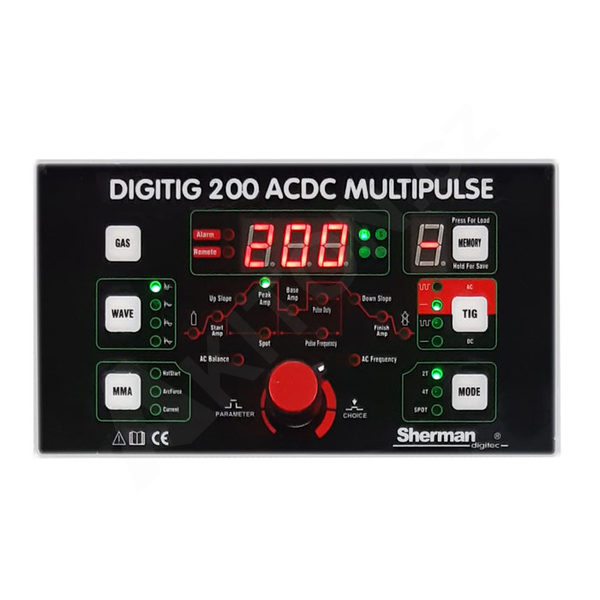

Zařízení umožňuje plně digitální nastavení a kontrolu svařovacích parametrů oblouku a pulzních charakteristik a volbu průběhu střídavého proudu. Má vysokofrekvenční zapalování, možnost ovládání ve dvoudotykovém a čtyřdotykovém režimu a bodové svařování. Je také možné uložit 20 sad nastavení impulzů a svařovacího proudu. Během svařování MMA je možné nastavit funkce ARC FORCE a HOT START.

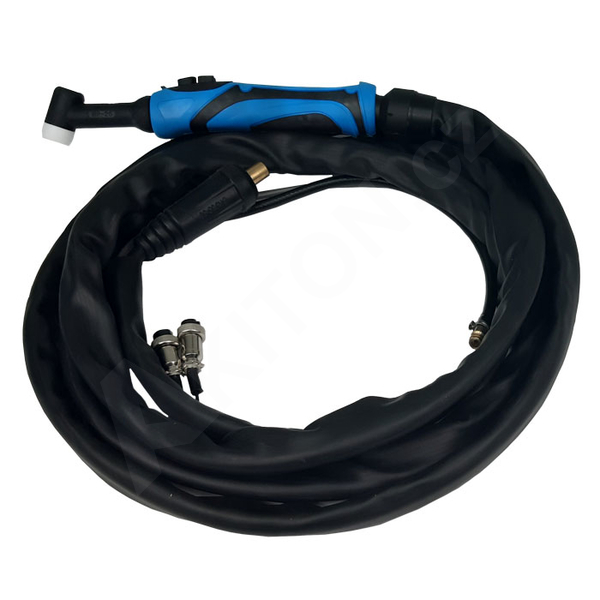

Součástí sady je hořák TIG T-26 s nastavováním svařovacího proudu na rukojeti, elektrodový kabel a zemnicí kabel se svorkou.

Katalogové číslo 7812422

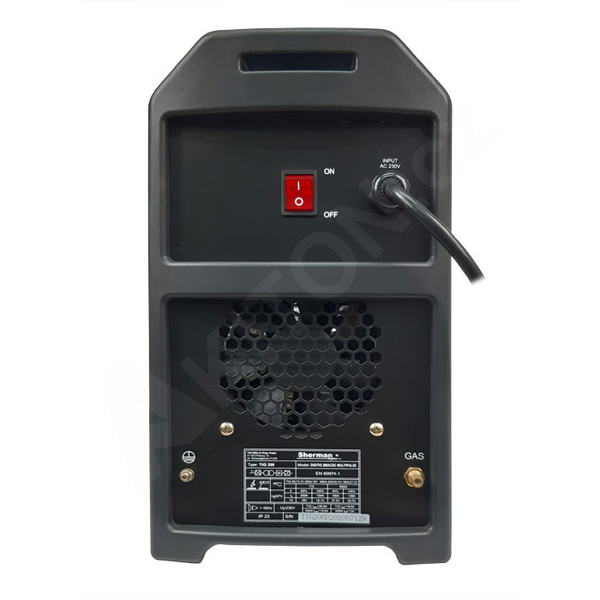

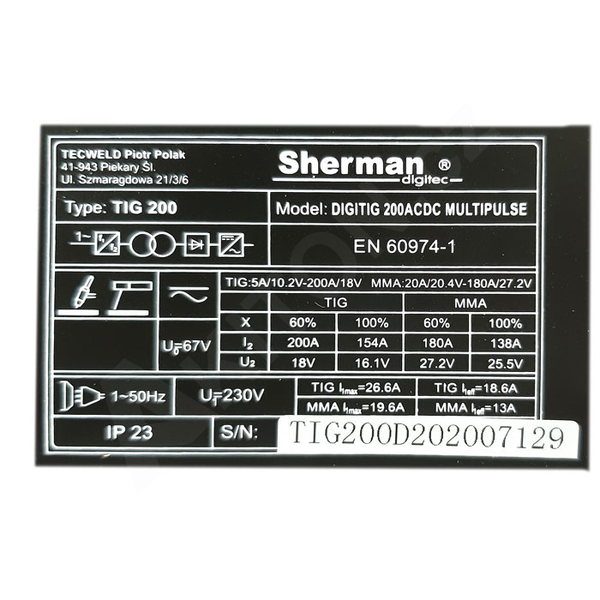

Napájecí napětí [V] AC 230 50Hz
Metody svařování TIG AC/DC, MMA
Technologie svařování IGBT
Svařovací proud [A] MMA: 180, TIG DC: 200, TIG AC: 200
Pracovní cyklus [%] 60
Napětí v klidovém stavu [V] 67
Max. odběr proudu [A] MMA: 26.6, TIG: 18,6
Maximální příkon [kVA] MMA: 5.7, TIG: 4,1
Regulace svařovacího proudu kontinuální
Přednaplnění plynem [s] 0,1-15
Průtok plynu [s] 0,1-15
Nárůst proudu [s] 0-15
Aktuální pokles [s] 0-15
Počáteční proud [A] 5-200
Základní proud [A] 5-200
Kráterový proud [A] 5-200
Impulsní frekvence [Hz] 0,5-999
Trvání pulzu [%] 10-90
Frekvence střídavého proudu [Hz] 0-250
Bilance střídavého proudu [%] 15-50
Amplituda proudu [%] ---
SÍLA OBLOUKU [A] 0-100
Hmotnost [kg] 15
Rozměry (d x š x v) [mm] 510 x 210 x 380
Funkce Digitální ovládání,  HF, Arc Force, Hot Start, 2T/4T, Náběh proudu, Puls, Nastavení doby před a po proudu, Funkce čištění elektrod, Svařování střídavým proudem, Paměť nastavení, Bodové svařování

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení, nízké ztráty energie v základních systémech, což umožňuje zvýšit účinnost svařovacího zdroje, zvyšuje spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

PULS
Pulsní svařování je moderní technika svařování, která umožňuje snižovat objem vneseného tepla do svaru a kontrolovaně provádět plynulé přechody ze svařovaného kovu do základního materiálu, tzv. bezvrubé přechody. Stejnosměrný nebo usměrněný proud má v základním režimu nízké hodnoty, zhruba 10 až 15 A, které postačují na udržení stabilního hoření oblouku. V definovaných okamžicích se zvyšují hodnoty svařovacího proudu. Modulace svařovacího proudu může být v čase popsána sinusoidou, obdélníkovým nebo lichoběžníkovým průběhem. Frekvence impulsů se nastavuje podle druhu svařovaného materiálu a tloušťce svaru. Velmi výhodné je používání pulsu při svařování v nucených polohách, u jednostranně přístupných svarů (např. svary trubek) a při svařování materiálů citlivých na přehřátí (např. hliník, měd).

MULTIPULSE
Svářečka má funkci multipulzního svařování, díky čemuž je možné získat nejkvalitnější svar při svařování všech svařitelných materiálů, zejména těch z nerezové oceli a hliníku.

2T / 4T režim
V režimu dvojtaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Svařování se provádí se stisknutým spínačem. Uvolněním spínače bude svařování ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a svařuje se s uvolněným spínačem. Opětovným stisknutím spínače se svařování ukončí.

WAVEFORM
Klasické TIG stroje s konvenční technologií používají při svařování TIG střídavým proudem (AC) pouze sinusové vlny. Nové invertorové stroje TIG AC/DC umožňují volbu různých tvarů vlny jako sinus, obdélník, trojúhelník. Tato volba, aniž by se měnily ostatní parametry svařování, umožňuje měnit vlastnosti oblouku, svaru a penetračního účinku.

HF (TIG HF)
Bezdotykové (vysokofrekvenční) zapalování oblouku při svařování metodou TIG. Tento způsob zapálení oblouku nezpůsobuje vznik wolframových vměstků ve svarové lázni, ani opotřebování wolframové elektrody. HF start umožňuje snadné zahájení svařování ve všech polohách.

ARC FORCE
Umožňuje nastavit dynamiku svařovacího oblouku. Zkrácení délky oblouku je doprovázeno zvýšením svařovacího proudu, který oblouk stabilizuje. Snížení hodnoty dává měkký oblouk a menší hloubku průniku, zatímco zvýšení hodnoty způsobuje hlubší průnik a možnost svařování krátkým obloukem.

HOT START - dočasné navýšení počátečního proudu.
Funguje tak, že zapálí oblouk, a dočasně navýší svařovací proud nad hodnotu nastavenou svářečem. HOT START znemožňuje riziko přilepení obalované elektrody k materiálu a je velkou pomocí při zapálení oblouku při svařování s obalovanou elektrodou. Při svařování malých součástí se doporučuje tuto funkci deaktivovat, mohlo by to způsobit propálení svařovaného materiálu.
