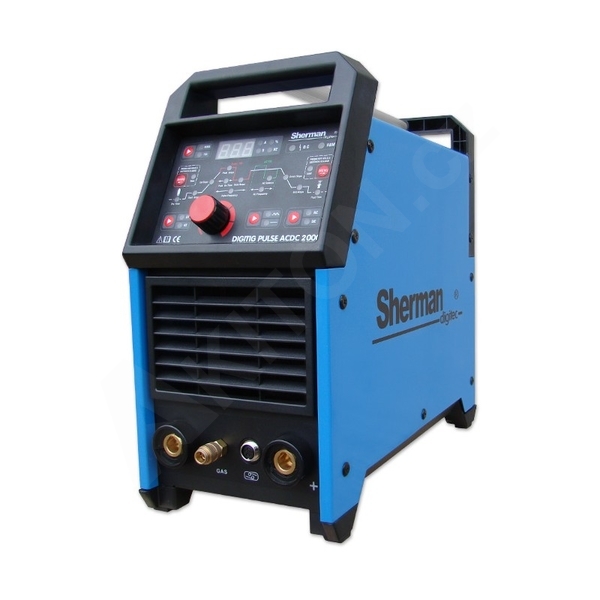

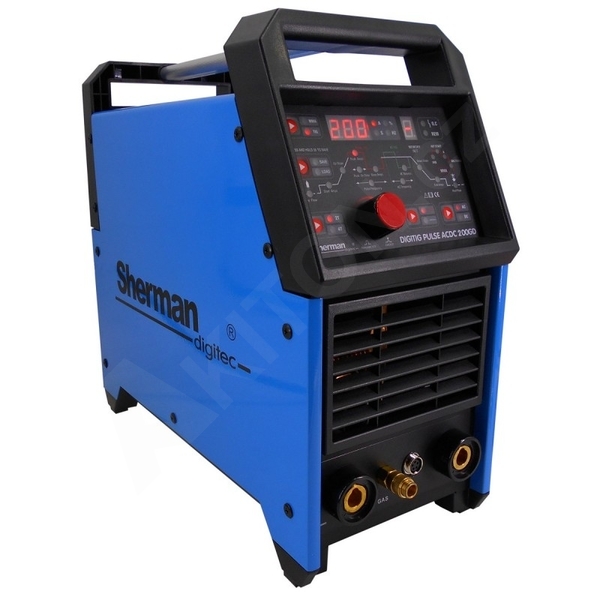

Invertorová PROFI svářečka Sherman DIGITIG pulse AC/DC 200GD

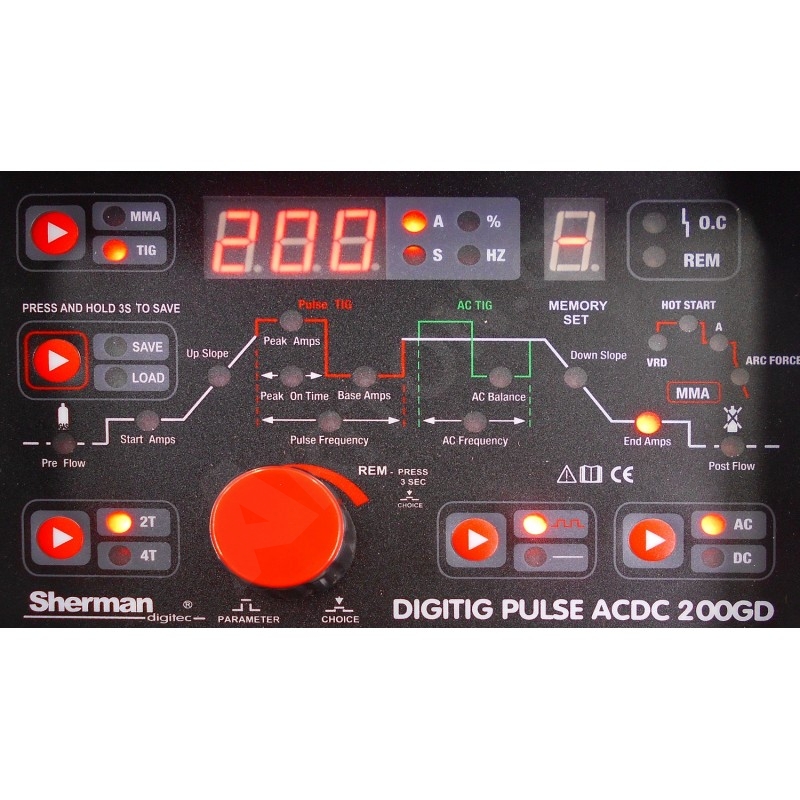

Digitální svářečka DIGITIG PULSE AC/DC 200GD je zařízení nejnovější generace určené pro profesionální aplikace. Je vyrobena technologií IGBT a vybavena digitálním řízením. Používá se k ručnímu svařování oceli a neželezných kovů stejnosměrným a střídavým proudem metodou TIG. Přístroj je vybaven možností svařování MMA (obalenou elektrodou). Má široké využití ve výrobě i v servisních pracích. Svářečka umožňuje plně digitální nastavení a kontrolu svařovacích parametrů oblouku a pulzních charakteristik. Má HF zapalování, funkce VRD, ARC FORCE, HOT START 2T/4T a displej s indikací svařovacího proudu. Přístroj má paměť posledního nastavení, tj. po vypnutí a opětovném zapnutí se obnoví naposledy nastavené parametry a je možné uložit 10 sad nastavení parametrů pulzů a svařovacího proudu.

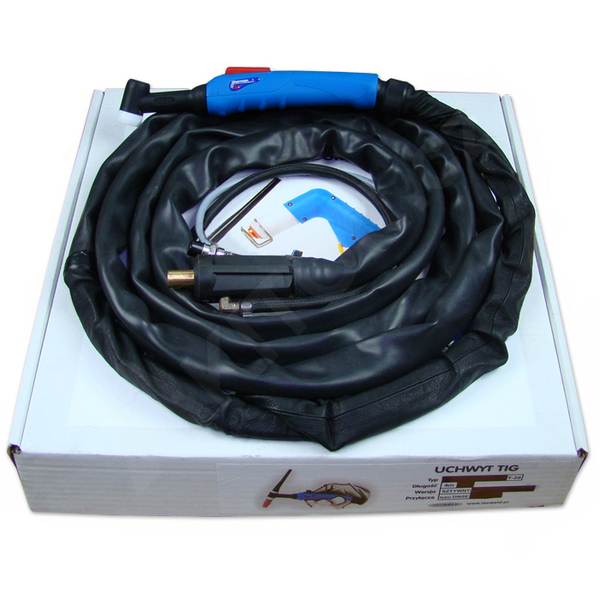

Součástí sady je hořák TIG T-26/4m, elektrodový kabel a zemnicí kabel se svorkou.

Zde si můžete prohlédnout videoprezentaci invertorové svářečky DIGITIG pulse AC/DC 200GD (v polském jazyce).

Katalogové číslo SDIGITIGPACDC200GD
Napájecí napětí [V] AC 230 50Hz
Metody svařování TIG AC/DC, MMA
Technologie svařování IGBT
Svařovací proud [A] TIG: 200/ MMA: 180
Pracovní cyklus [%] 40
Napětí v klidovém stavu [V] 59
Max. odběr proudu [A] TIG: 36,5 / MMA: 26,8
Maximální příkon [kVA] TIG: 4,2 / MMA: 6,6
Regulace svařovacího proudu kontinuální
Předprůtok plynu [s] 0,1-1
Průtok plynu [s] 0-15
Nárůst proudu [s] 0-10
Aktuální pokles [s] 0-25
Počáteční proud [A] 10-200
Základní svařovací proud [A] 5-95% svařovacího proudu
Kráterový proud [A] 10-200
Impulsní frekvence [Hz] 0,5-200
Trvání pulzu [%] 10-90
Frekvence střídavého proudu [Hz] 40-200
Bilance střídavého proudu [%] 30-70
Amplituda proudu [%] ---
SÍLA OBLOUKU [A] 1-50
Hmotnost [kg] 18,5
Rozměry (d x š x v) [mm] 455 x 195 x 415
Funkce Digitální ovládání, HF, Arc Force, Hot Start, 2T/4T, VRD, Náběh proudu, Snížení proudu, Impuls, Nastavení doby před a po průchodu, Funkce čištění elektrod, Nastavení frekvence svařovacího proudu, Svařování střídavým proudem, Paměť nastavení.

PULS
Pulsní svařování je moderní technika svařování, která umožňuje snižovat objem vneseného tepla do svaru a kontrolovaně provádět plynulé přechody ze svařovaného kovu do základního materiálu, tzv. bezvrubé přechody. Stejnosměrný nebo usměrněný proud má v základním režimu nízké hodnoty, zhruba 10 až 15 A, které postačují na udržení stabilního hoření oblouku. V definovaných okamžicích se zvyšují hodnoty svařovacího proudu. Modulace svařovacího proudu může být v čase popsána sinusoidou, obdélníkovým nebo lichoběžníkovým průběhem. Frekvence impulsů se nastavuje podle druhu svařovaného materiálu a tloušťce svaru. Velmi výhodné je používání pulsu při svařování v nucených polohách, u jednostranně přístupných svarů (např. svary trubek) a při svařování materiálů citlivých na přehřátí (např. hliník, měd).

IGBT TECHNOLOGIE
Technologie založená na bipolárních tranzistorech s izolovanou bránou. Jedná se o řešení, které zajišťuje minimální elektromagnetické rušení, nízké ztráty energie v základních systémech, což umožňuje zvýšit účinnost svařovacího zdroje, zvyšuje spolehlivost a preciznost nastavení celého zařízení a v neposlední řadě výrazně snižuje hmotnost samotného stroje.

HF (TIG HF)
Bezdotykové (vysokofrekvenční) zapalování oblouku při svařování metodou TIG. Tento způsob zapálení oblouku nezpůsobuje vznik wolframových vměstků ve svarové lázni, ani opotřebování wolframové elektrody. HF start umožňuje snadné zahájení svařování ve všech polohách.

VRD - Voltage Reduction Device
Pro zvýšení bezpečnosti obsluhy je redukováno napětí na svářecí elektrodě v režimu přerušení sváření na napětí tzv. "bezpečné". Je tak zajištěna bezpečnost obsluhy pokud by se dostala do kontaktu se svářecí elektrodou.

ARC FORCE
Umožňuje nastavit dynamiku svařovacího oblouku. Zkrácení délky oblouku je doprovázeno zvýšením svařovacího proudu, který oblouk stabilizuje. Snížení hodnoty dává měkký oblouk a menší hloubku průniku, zatímco zvýšení hodnoty způsobuje hlubší průnik a možnost svařování krátkým obloukem.

HOT START - dočasné navýšení počátečního proudu.
Funguje tak, že zapálí oblouk, a dočasně navýší svařovací proud nad hodnotu nastavenou svářečem. HOT START znemožňuje riziko přilepení obalované elektrody k materiálu a je velkou pomocí při zapálení oblouku při svařování s obalovanou elektrodou. Při svařování malých součástí se doporučuje tuto funkci deaktivovat, mohlo by to způsobit propálení svařovaného materiálu.

2T / 4T režim
V režimu dvojtaktu (2T) stisknutím spínače na rukojeti hořáku sepnete ionizátor a zapálí se oblouk. Svařování se provádí se stisknutým spínačem. Uvolněním spínače bude svařování ukončeno. V režimu čtyřtaktu (4T) se stiskem spínače na rukojeti hořáku zapne ionizátor a zapálí se oblouk, pak se spínač uvolní a svařuje se s uvolněným spínačem. Opětovným stisknutím spínače se svařování ukončí.
